中继网关并不是简单放在两个通信系统之间的语音接口设备。它的网络架构之所以特殊，是因为它常常同时承担大容量语音通路、运营商侧中继、PBX互联、传统数字电路、SIP中继接入、号码路由、媒体转换、呼叫准入和业务连续性等任务。在很多项目中，中继网关实际上成为内部通信网与外部或传统语音网络之间的边界节点。

与主要连接单个模拟电话或终端的小型接入网关不同，中继网关通常负责中继级话务。它可能把IP PBX接入PSTN线路，将E1/T1或PRI电路桥接到SIP平台，互联分支PBX系统，向运营商提供SIP中继接入，或作为传统电话系统向现代IP语音迁移的桥梁。因此，它的架构必须把信令、媒体、号码、同步、安全、QoS、冗余和运维管理作为一个完整设计来看待。

中继网关架构为何不同

中继级流量汇聚

第一个差异是话务集中。中继网关通常通过中继组承载大量并发呼叫，而不是只服务一两个终端。数字中继可能包含多个语音通道，SIP中继也可能支持大量并发会话。由于话务高度集中，一旦中继网关故障，可能同时影响多个用户、部门或站点。

这要求更严格的容量规划。工程师需要估算高峰呼叫量、外线呼叫比例、紧急呼叫需求、分支互通话务、传真使用、录音需求和未来扩容空间。选择和部署中继网关时，不能只看物理端口数量，还要关注并发呼叫能力和处理性能。

网络之间的边界

中继网关经常位于不同语音域之间的边界。一侧可能是企业PBX或统一通信平台，另一侧可能是运营商SIP中继、PSTN电路、传统PBX、专用语音网络或数字中继接口。正因为承担边界角色，架构设计会更加敏感。

网关必须明确哪些话务可以通过、呼叫如何路由、哪些号码被接受、主叫号码如何呈现、紧急呼叫如何处理，以及外部访问如何被保护。如果边界设计不清楚，网络可能出现错误路由、盗打风险、业务暴露或难以排查的故障。

信令与媒体分离

中继网关架构必须同时处理信令和媒体。信令负责呼叫建立、振铃、应答、转接、释放、号码传递和业务消息；媒体承载实际的语音包或语音通道。两类路径可能遵循不同的处理逻辑。

在SIP中继中，信令可能在PBX、网关、SBC和运营商之间传递，而RTP媒体则可能根据架构被锚定、代理、中继或直接传输。对于数字中继，信令和承载通道可能包含在同一个中继接口中，然后再转换为SIP或其他IP信令形式。稳定设计必须同时定义控制路径和音频路径。

号码路由作为核心功能

中继网关通常会执行号码转换和路由。它可能增加或删除前缀，规范主叫号码，将DID号码映射到分机，把出站呼叫送往中继组，选择备份路由，处理紧急号码，并在传统号码计划与SIP地址之间进行转换。

这使网关成为呼叫策略层的一部分。错误的数字规则可能阻断重要呼叫、把呼叫送到错误中继、暴露高费用路由，或破坏入站直拨。号码路由必须被当成设计任务，而不是次要配置细节。

核心架构层

中继接入层

中继接入层是网关连接外部或传统语音资源的位置，可能包括SIP中继、E1/T1线路、PRI电路、CAS中继、传统PBX中继、运营商语音链路或专用中继网络。该层决定呼叫如何进入和离开网关。

这一层设计要考虑中继类型、通道数量、物理接口、时钟源、成帧方式、信令模式、运营商要求、路由归属和服务等级。对于SIP中继，需要关注IP可达性、认证、注册或对等模式以及媒体端口范围；对于数字中继，时钟和信令兼容性至关重要。

语音控制层

语音控制层管理呼叫逻辑，可能包括SIP代理行为、网关路由、呼叫准入控制、数字处理、主叫号码规则、中继组选择、故障转移路由、断开监管和协议转换。它决定网关在呼叫到达时如何响应。

强健的控制层可以避免中继资源变得混乱。它定义哪些呼叫被接受、哪些路由优先、哪些路由被阻止、哪些呼叫具有紧急优先级，以及故障发生时如何处理。没有这一层，网关就只是转换设备，而不是受管理的中继资源。

媒体处理层

媒体处理层负责音频路径。它可能处理RTP流，在TDM与IP媒体之间转换，执行编解码协商，应用回声消除，支持传真中继，管理打包间隔，并对媒体进行锚定或转发。媒体设计直接影响通话质量。

对于连接数字电路和IP系统的中继网关，媒体转换是核心功能。网关必须从中继侧接收信道化语音，并将其打包为IP媒体，或执行反向处理。时序精度、编解码选择、抖动处理和回声控制都会影响用户体验。

管理与监控层

管理层支持配置、监测、日志、告警、性能分析、话单、固件升级、备份文件、抓包和远程维护。由于中继网关往往承载重要话务，可视化能力非常关键。

管理员应能够看到中继状态、通道占用、呼叫失败、注册状态、告警条件、时钟状态、丢包、抖动、CPU负载、内存使用和异常路由事件。没有监测，很多中继故障往往要等到大量用户受到影响后才会被发现。

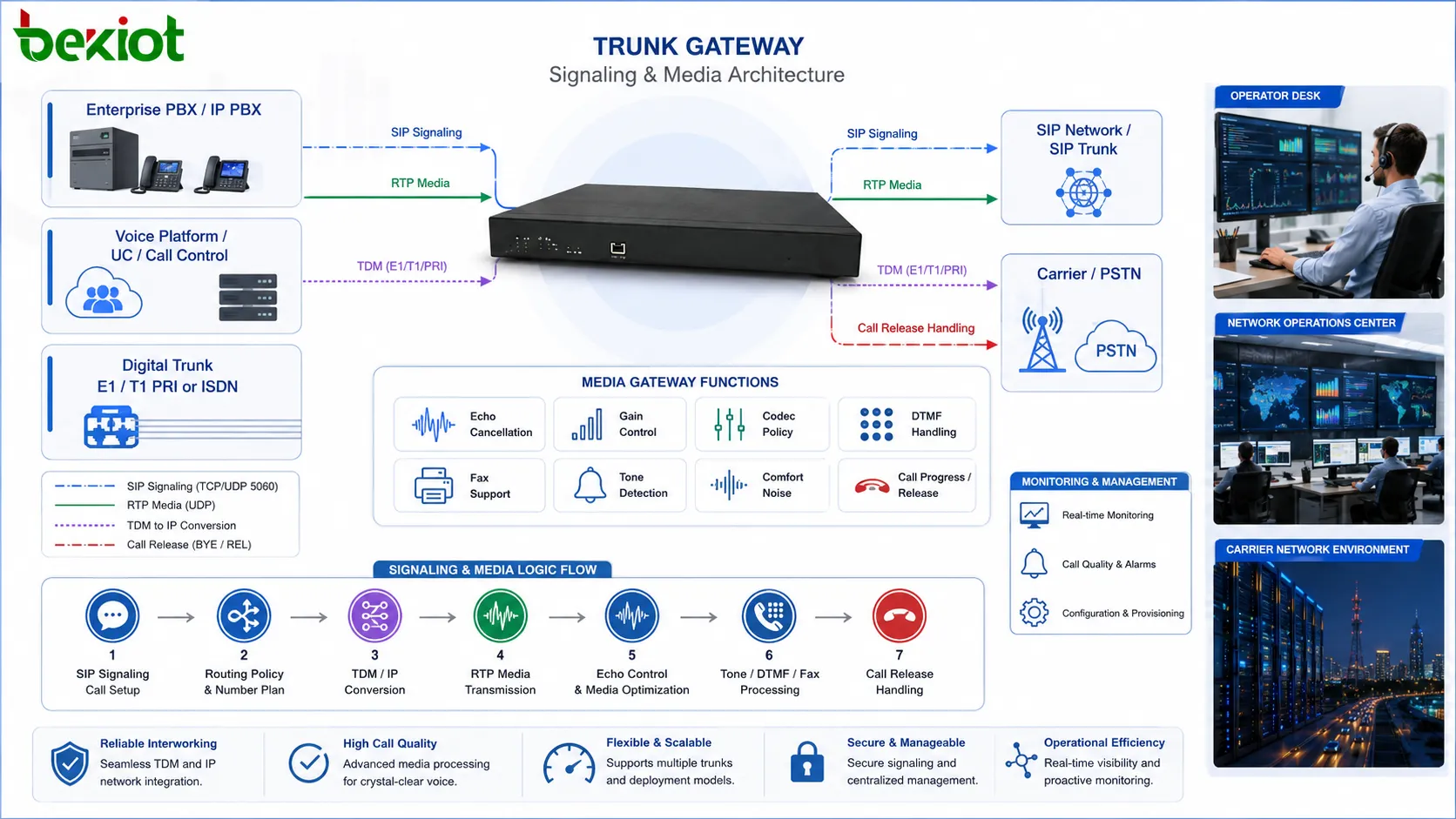

信令架构

SIP中继信令

当中继网关连接到SIP中继时，必须处理用于呼叫建立、振铃、应答、会话协商和呼叫释放的SIP消息。架构应明确网关是向SIP提供商注册、使用静态对等模式，还是通过SBC通信。不同模式具有不同的安全和路由影响。

SIP中继信令还必须处理认证、头域规范化、Contact地址、域匹配、主叫号码呈现、早期媒体、会话定时器和故障转移行为。在实际部署中，不同运营商可能有不同的SIP要求。网关应与真实提供商测试，而不是只依赖通用SIP兼容性。

数字中继信令

对于E1/T1、PRI或其他数字中继，信令可能包含通道状态、号码传递、应答监管、释放原因、主叫号码和业务消息。中继网关必须把这些信息正确转换到IP语音侧。如果信令转换错误，呼叫可能失败、异常释放或显示错误主叫信息。

数字中继信令还依赖成帧、线路编码、时钟和接口模式。运营商、传统PBX与网关之间的任何不匹配，都可能造成通道不稳定或整个中继失败。因此，中继网关架构必须同时具备IP和物理层语音知识。

协议转换

许多中继网关执行协议转换。它们可能将PRI转换为SIP，将CAS转换为SIP，将SIP转换为模拟中继，将传统PBX信令转换为IP中继，或将专用中继信令转换为现代呼叫控制。难点不仅是传递音频，还要保持呼叫状态和业务行为。

协议转换应测试正常呼叫、忙线、未应答、呼叫释放、紧急呼叫、主叫号码、DTMF、传真、呼叫转移和特殊业务码。如果一侧期望的功能另一侧无法表示，网关必须正确映射，或者项目需要调整业务设计。

原因码与断开处理

断开处理在中继网关架构中非常重要。当一侧挂机时，网关必须释放两侧资源，并映射原因码或释放原因，使连接系统理解呼叫为何结束。断开处理不佳会导致通道占用不释放，或产生错误失败提示。

对于面向运营商的中继，释放原因分析有助于诊断号码被阻止、线路忙、网络故障、呼叫被拒、格式无效或业务限制。对于企业系统，它能帮助管理员理解用户为何无法完成呼叫。正确的原因映射能改善故障排查和服务质量。

媒体架构

RTP媒体路由

在基于SIP的中继网关部署中，RTP通过IP网络承载语音媒体。架构必须定义RTP流向何处：它可能在网关与PBX、网关与SBC、网关与运营商，或网关与媒体服务器之间传输。如果存在防火墙或NAT设备，必须仔细规划RTP端口范围和地址转换。

单向音频是媒体路径问题的常见症状。呼叫可能因为信令正常而成功建立，但用户听不到声音，因为RTP被阻断、路由错误，或公告了错误的IP地址。中继网关设计必须始终包含媒体路径图。

TDM到IP媒体转换

当中继网关把数字电路接入IP语音系统时，它会把TDM语音通道转换为基于数据包的媒体。这种转换必须保持时序和音频质量。网关需要打包音频、协商编解码、管理抖动，并按照选定媒体配置发送RTP包。

反向方向同样重要。进入的RTP包必须被解码并放入正确的中继通道。如果时序不稳定，音频可能出现滑码、间断、回声或失真。网关必须同时正确处理电路时序和分组时序。

编解码与转码策略

编解码策略应在部署前设计。中继网关可能连接支持不同编解码的系统。如果两侧支持相同编解码，网关可以避免转码；如果不支持，就可能需要转码，而这会消耗处理资源并影响质量。

常见设计目标包括减少转码、保持语音质量、满足运营商要求、支持传真、控制带宽，以及与传统系统保持兼容。编解码策略应与网络容量和预期呼叫量匹配。

回声、增益与音调处理

中继网关可能需要回声消除、增益调整、舒适噪声控制和音调检测。当数字或模拟中继接口与IP延迟、混合电路或阻抗不匹配相互作用时，可能出现回声。增益问题则可能让通话过小或过响。

连接传统系统时，音调处理也很重要。忙音、回铃音、重排音、断开音和进程音可能需要被正确识别。如果音调检测错误，呼叫可能无法正确释放，用户也可能听到混乱的呼叫进度提示。

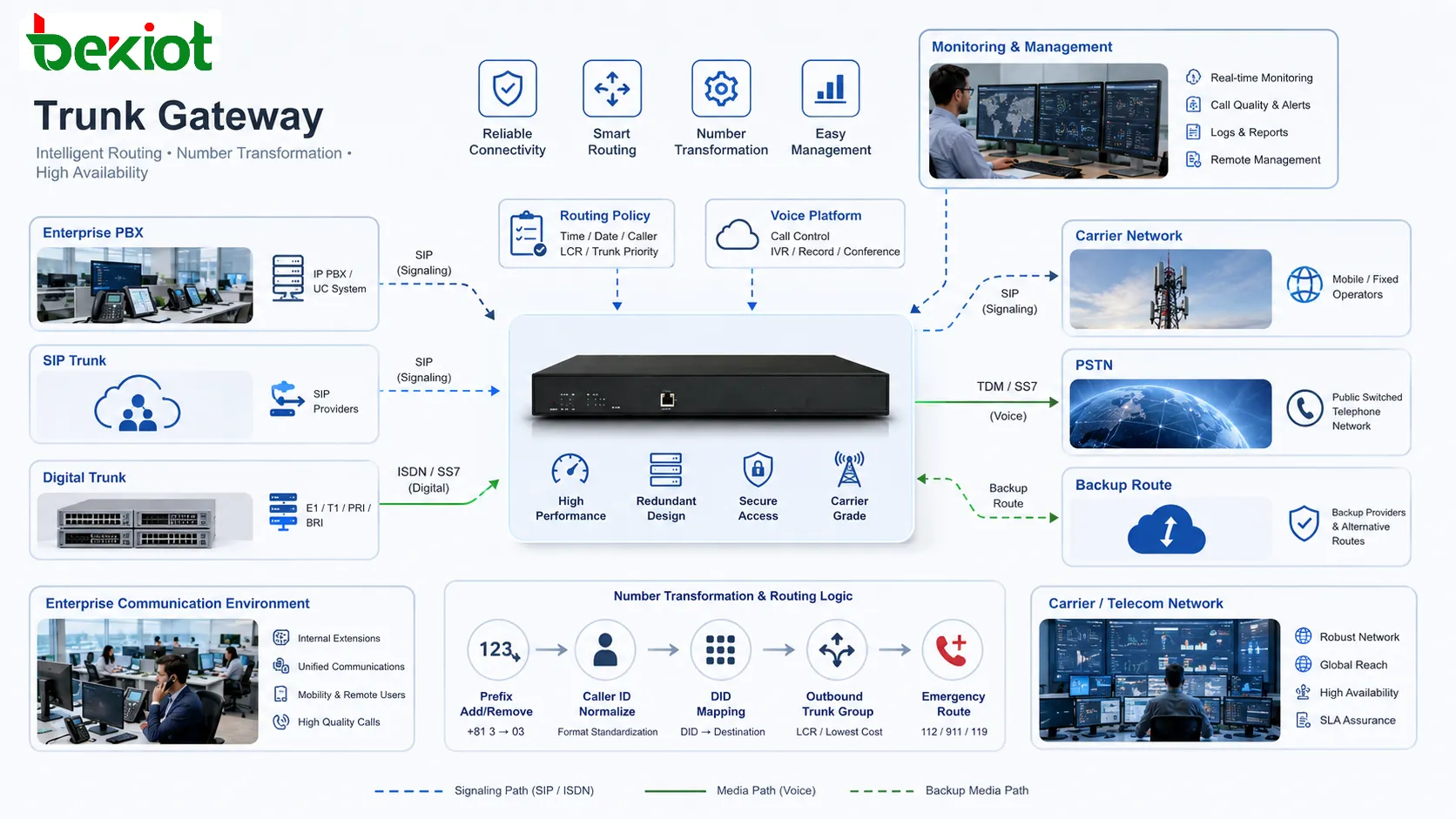

号码与路由架构

入站号码映射

入站路由决定来自运营商中继、PSTN线路、数字电路或其他PBX系统的呼叫如何到达内部目的地。网关可将DID号码映射到分机、总机组、IVR菜单、呼叫队列、调度台、传真设备、紧急电话或分支系统。

设计应明确精确的号码格式。有些中继发送完整国家号码，有些只发送末几位，有些还带有前缀。网关可能需要在转发到PBX前剥离、添加或转换数字。入站映射应使用真实运营商号码测试。

出站路由选择

出站路由决定内部用户拨打外部号码时使用哪个中继组。网关可根据前缀、主叫身份、部门、时间计划、目的地类型、成本、可用性或紧急优先级选择路由，因此它也是组织语音策略的一部分。

良好的出站路由可以避免使用错误运营商并降低呼叫失败率。例如，本地呼叫、国内呼叫、国际呼叫、紧急呼叫和服务号码可能需要不同路由。中继故障或忙线时，应定义备份路由。

主叫号码显示规则

主叫号码呈现通常由中继网关处理。网关可能需要呈现公司总机号码、部门号码、直线号码、紧急回拨号码或运营商认可的号码。如果主叫号码不正确，呼叫可能被运营商拒绝，或在被叫方看来不够专业。

主叫号码规则还应考虑隐私和合规需求。某些内部分机不应暴露私人号码；某些紧急路由则可能需要有效回拨号码。主叫号码设计应纳入路由架构。

最低成本与策略路由

一些中继网关支持策略路由或最低成本路由。呼叫可根据目的地和成本通过不同运营商或中继发送，这对拥有多个中继、国际路由或分支互联的组织很有价值。

成本不应是唯一标准。可靠性、通话质量、紧急呼叫支持、主叫号码正确性和运营商服务等级同样重要。便宜但音频差或容易被拒的路由，最终可能带来更高的运营成本。

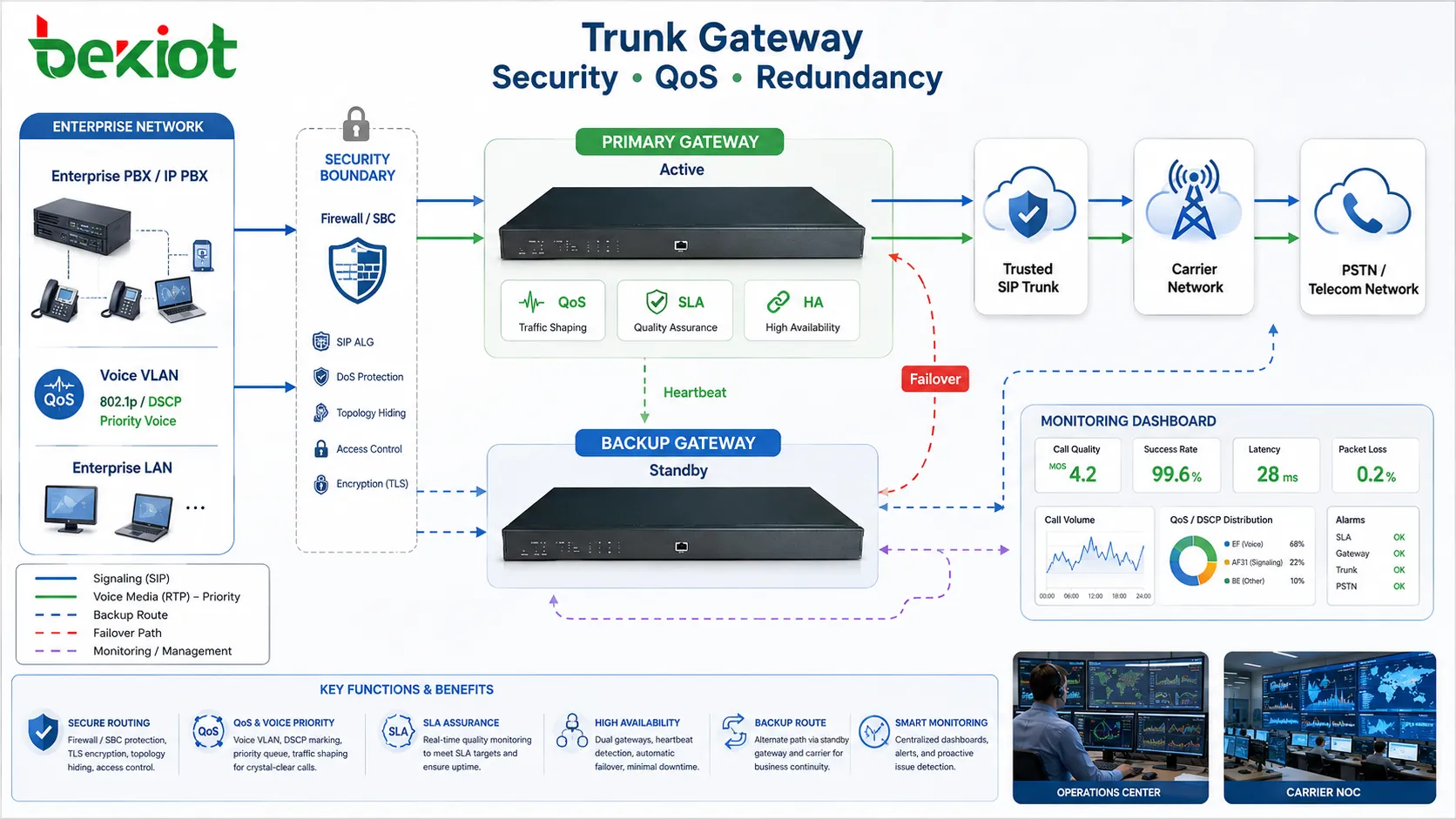

安全架构

中继边界保护

由于中继网关连接内部语音系统与外部或半可信网络，必须进行保护。安全设计应包括防火墙规则、访问控制列表、可信对等体配置、强密码、管理接口限制，以及异常呼叫尝试监测。

如果SIP中继网关在没有保护的情况下暴露，可能遭遇扫描、暴力破解、未授权呼叫尝试或盗打流量。敏感端口应尽可能只允许可信PBX、SBC、运营商或管理地址访问。

SBC与防火墙部署

在很多SIP中继设计中，SBC被放置在网络边缘。中继网关可以位于SBC之后，也可以与SBC协同工作。SBC能够提供拓扑隐藏、NAT穿越、SIP规范化、媒体锚定、访问控制和安全策略执行。

具体决策取决于项目规模和风险。只连接私有PBX的小型内部中继网关，未必需要与公网SIP中继相同的边缘架构。不过，任何面向运营商或互联网的设计都应认真审查。

呼叫权限控制

安全不仅是网络访问控制，呼叫路由权限同样重要。网关不应允许每个用户或每条中继拨打任意目的地。国际呼叫、高费号码、外部转移和特殊服务号码可能需要限制。

盗打常常发生在攻击者找到通往高费用出站路由的路径时。路由权限、目的地禁拨、基于主叫的规则、基于时间的限制和CDR监测，都能降低这种风险。

安全管理访问

管理接口必须受到保护。Web访问、SSH、Telnet、SNMP、API端口和自动配置服务不应暴露给不可信网络。默认账号应被修改，不必要的服务应关闭，管理访问应记录日志。

远程管理很有用，但应通过VPN、管理VLAN、IP限制或安全接入方式进行控制。中继网关承载重要话务，其配置不应轻易被访问。

QoS与可靠性架构

带宽与并发通话规划

中继网关可能承载大量并发呼叫。带宽规划应考虑编解码、打包间隔、RTP开销、信令流量、录音、故障转移负载和未来增长。能支持少量呼叫的设计，在通道满载时可能失败。

并发呼叫规划还应考虑处理资源。编解码转码、加密、传真中继、回声消除和媒体锚定都会消耗网关CPU或DSP能力。系统应按预期呼叫组合选型，而不是只按端口数选型。

QoS标记与流量优先级

语音业务对丢包、时延和抖动非常敏感。中继网关应正确标记语音数据包，网络也应遵守这些标记。QoS应尽可能覆盖交换机、路由器、防火墙、WAN链路和运营商交接点。

RTP媒体通常需要比普通数据业务更高的优先级。SIP信令也需要可靠传输，但用户直接感受到的是媒体质量。QoS设计应把实时语音与批量数据、备份、下载和非关键业务区分开。

时钟同步与时序稳定性

数字中继网关必须重视时钟。E1/T1和PRI电路需要稳定时序。如果时钟源选择错误或不稳定，系统可能出现滑码、帧错误、音频异常或中继告警。时钟设计是数字中继网关架构的独特要素之一。

工程师应明确网关是从运营商、传统PBX还是内部源获取时钟。在多中继系统中，时钟层级必须清楚。如果忽略时钟规划，时序问题往往很难诊断。

冗余与故障切换

由于中继网关集中承载重要话务，应考虑冗余。冗余可以包括双网关、双电源、备份中继、第二运营商、备用SIP对等体、PBX路由故障转移和高可用设计。

故障转移必须用真实呼叫测试。只配置备份路由并假定可用是不够的。工程师应验证故障条件下的入站呼叫、出站呼叫、紧急呼叫、主叫号码、媒体路径和释放行为。

部署模型

运营商中继接入模型

在运营商中继接入模型中，中继网关将企业PBX或语音平台连接到运营商服务。运营商侧可能是SIP中继、PRI、E1/T1或其他中继接入；企业侧可能是IP PBX、统一通信平台或传统PBX。

该模型需要与运营商仔细协调。号码格式、认证、编解码、主叫号码、紧急呼叫路由、故障转移和业务测试都应确认。面向运营商的中继网关还应防止未授权流量。

传统PBX迁移模型

许多组织使用中继网关从传统PBX迁移到IP语音平台。网关桥接旧中继和新SIP系统，使分机和业务可以逐步替换，避免突然割接影响日常运行。

迁移架构应定义临时状态和最终状态。哪些中继仍保留在旧PBX上？哪些号码迁移到IP平台？新旧用户之间如何路由？如果没有清晰规划，混合系统会很难维护。

多站点互联模型

中继网关可以互联分支机构、园区、工厂或区域办公室。每个站点可能拥有本地PBX资源、本地中继和内部分机号段。网关可通过专用IP网络或SIP中继在站点之间路由呼叫。

该模型改善内部通信，并减少对外部呼叫的依赖。不过，号码计划、路由策略、WAN QoS和故障转移必须谨慎设计，同时还应考虑分支在中心不可用时的生存能力。

集中式中继资源模型

一些组织把中继接入集中在数据中心或总部。分支连接到中心语音平台，由中继网关在中心点提供外线接入。这简化了运营商管理和策略控制。

风险在于对WAN和中心基础设施的依赖。如果分支与中心断开，外部呼叫可能失败，除非提供本地备份。集中式设计应为关键站点规划生存能力。

维护与管理设计

监控中继健康状态

中继网关监控应包括中继状态、通道可用性、SIP注册、呼叫失败率、活动会话、CPU负载、内存、温度、时钟告警、丢包、抖动和接口错误。这些指标可在用户报障前发现问题。

监测应与响应流程关联。如果中继失败，系统应通知正确团队；如果呼叫失败率上升，应查看日志；如果出现时钟告警，应检查物理中继条件。

CDR与路由分析

CDR分析帮助管理员理解话务模式和路由行为。它可以显示呼叫量、高峰使用、失败呼叫、运营商使用、紧急呼叫、国际话务和异常拨号模式，对容量规划和安全审查都有价值。

路由分析在多中继环境中尤其有价值。如果某个中继组失败率更高或质量较差，管理员可以调整路由或联系提供商。没有记录，故障排查只能依赖用户投诉。

抓包与信令日志

中继网关故障排查经常需要SIP跟踪、ISDN日志、RTP统计和抓包。这些工具有助于识别号码格式错误、编解码协商问题、认证失败、释放原因、DTMF问题和媒体路径问题。

诊断访问应可用但受控。日志可能包含电话号码和敏感通话信息。管理员需要保护诊断数据，同时保持其可用于故障排查。

配置备份与变更控制

中继网关包含重要配置：中继组、路由规则、数字映射、IP地址、编解码列表、安全规则、故障转移路由和管理设置。应在开通后和每次重大变更后进行配置备份。

变更控制可以防止意外业务中断。一个小的数字规则变更可能影响大量出站呼叫；编解码变化可能影响整条运营商中继；防火墙调整可能破坏RTP。文档和回滚计划必不可少。

常见设计错误

把中继网关当作简单转换器

常见错误是把中继网关只当作协议转换器。这样会忽视路由、安全、号码、媒体、QoS、冗余和管理，使网关从受控语音边界变成隐藏风险点。

正确做法是把网关作为完整语音架构的一部分进行设计。其位置、接口、策略和监测应从一开始就形成文档。

忽视媒体路径规划

另一个错误是只检查信令是否成功。呼叫可能能振铃并应答，但因为RTP路由没有规划，音频可能单向或质量差。必须验证媒体端口范围、NAT、防火墙策略、SBC行为和网络路径。

号码规则不严谨

中继网关还经常因为号码不一致而失败。不同系统可能发送不同长度、前缀或主叫号码格式。如果数字规则随意建立，呼叫可能在某些场景可用，在另一些场景失败。

号码规范化应被设计并测试。入站、出站、内部、紧急和备份路由都需要清晰规则。

没有故障切换测试

备份中继和冗余网关只有经过测试才有价值。有些系统虽然配置了备份路由，但在真实故障中会因为主叫号码、媒体、认证或号码格式不同而失败。

定期故障转移测试应成为维护的一部分。关键呼叫路由不应依赖未经验证的假设。

评估标准

路由准确性

架构应正确路由入站和出站呼叫。DID、DOD、紧急呼叫、本地呼叫、国内呼叫、国际呼叫、分支呼叫和备份路由都应测试。路由准确性是中继网关价值的基础。

语音质量

语音质量应在真实呼叫量下评估。时延、抖动、丢包、回声、增益、编解码行为、转码负载和DTMF识别都应测试。有些语音质量问题只会在网关承载负载时出现。

安全防护

网关应防止未授权访问、盗打、SIP扫描、管理接口暴露和不受控的出站路由。安全审查应同时覆盖网络层和呼叫策略层。

连续性与生存能力

设计应明确在中继故障、网关故障、运营商中断、WAN丢失或电源中断时呼叫如何继续。备份路由和冗余设备必须用真实呼叫场景测试。

运维可维护性

良好的中继网关架构应便于监控、排障、升级和扩展。管理员应拥有日志、CDR、告警、抓包、配置备份、命名标准和清晰文档。

结语

中继网关独特的网络架构来自它的边界角色和中继级职责。它连接SIP中继、数字中继、PBX系统、运营商网络、PSTN资源和企业语音平台，同时管理信令转换、媒体路由、号码转换、安全控制、QoS、冗余和监测。

它的架构必须作为完整语音互联系统设计，而不是简单安装一个网关。工程师应把中继接入、语音控制、媒体处理、号码、路由、安全、QoS、时序、故障转移和维护一起规划。每个部分都会影响整个语音网络的稳定性。

设计良好的中继网关可以提供大容量呼叫接入、受控互联、可靠路由选择、清晰媒体路径、受保护边界、更好的故障排查，以及传统语音系统与IP语音系统之间更平滑的迁移。正确部署后，它会成为企业、运营商和多站点通信架构的中心桥梁。

FAQ

什么是中继网关

中继网关是一种语音网关，用于连接SIP中继、E1/T1、PRI、传统PBX中继、运营商电路、PSTN资源和企业语音平台等中继级资源。

与接入网关有什么不同

接入网关通常连接模拟电话等单个终端，而中继网关连接系统、运营商、PBX或网络之间的大容量中继资源。

为什么RTP媒体规划重要

SIP信令可以成功建立呼叫，但真正承载语音的是RTP。如果RTP被阻断、路由错误或受到NAT、防火墙设置影响，通话可能出现单向音频或无音频。

中继网关安全应考虑什么

安全应包括防火墙规则、可信对等体、强认证、路由权限、盗打防护、受保护的管理访问、监测，以及在适当场景下部署SBC。

中继网关常用于哪些场景

中继网关常用于SIP中继接入、数字中继迁移、PBX互联、运营商接入、多站点语音网络、传统PBX替换、集中式中继资源设计和混合电话系统。
