NXDN 是一种窄带数字陆地移动无线电协议，专为专业语音和数据通信而设计。它用于专用无线电网络，在这些网络中，组织需要直接控制覆盖范围、通话组、调度访问和操作流程，而不完全依赖公共移动网络。

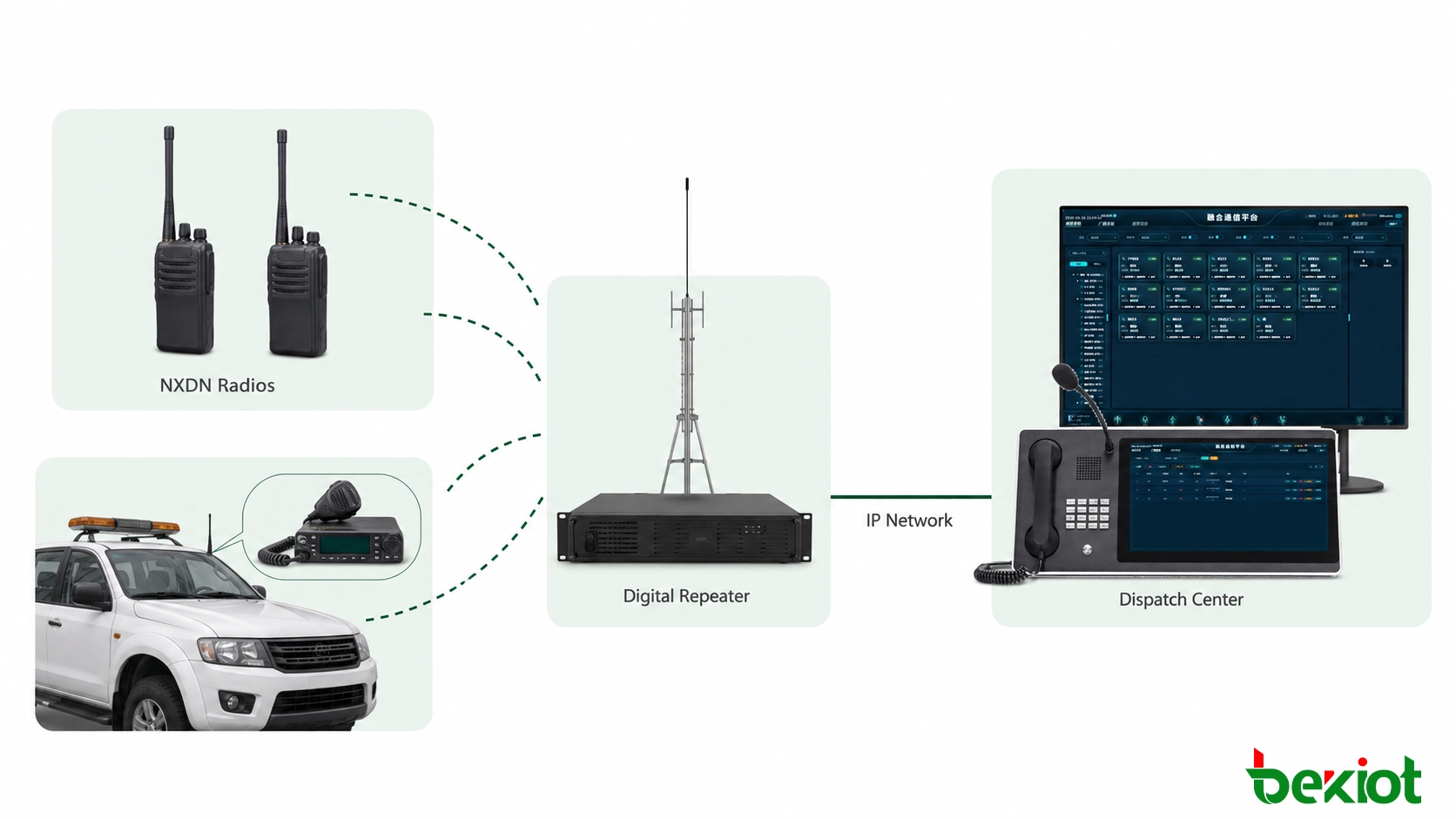

部署可以简单到几台手持电台通过一个中继台通信，也可以包括多个站点、自动信道分配、集中调度、录音以及与其他通信系统的连接。正确的架构取决于覆盖范围、通信流量、可用频谱以及所需的操作控制水平。
相关产品： Becke RoIP 网关
专业无线电的窄带标准
NXDN 是“下一代数字窄带”（Next Generation Digital Narrowband）的缩写，由专业无线电制造商之间的技术联盟开发，现由 NXDN 论坛支持。其通用空中接口也已被国际电信联盟无线电通信部门的一份报告列为数字陆地移动无线电技术。
与依赖移动运营商的通信服务不同，NXDN 网络可以构建为组织控制的无线电系统。频率、中继台、用户身份和通话组均为预定义的操作区域规划。这使得该技术适用于需要快速即按即说通信、可预测覆盖范围和明确系统管理责任的场所。
典型用户包括制造工厂、公用事业、运输运营商、港口、机场、园区、物业管理团队和公共服务组织。相同的空中接口可以支持电台到电台的直接通信、常规中继操作和集群网络。
数字操作提供的不仅仅是基本的组语音。根据电台、中继台和管理平台的不同，系统可能支持：
-
部门、班次或操作团队的组呼。
-
授权无线电用户之间的个呼。
-
短文本、状态和位置数据。
-
紧急呼叫和优先级处理。
-
调度监控和通话录音。
-
多站点漫游和 IP 链接覆盖。
诸如跌倒检测、蓝牙定位、报警联动和视频系统集成等功能并非由 NXDN 空中接口单独保证。它们通过兼容的终端、应用程序、网关和调度软件实现。因此，这些需求应在系统层面定义，而非从无线电协议中假定。
无线电信道上发生了什么
NXDN 使用频分多址（FDMA）。每个活跃的无线电通话占用一个指定的频率信道，而不是更宽载波内的时隙。这是 NXDN 与基于 TDMA 的无线电系统之间的主要技术差异之一。
该标准支持 6.25 kHz 和 12.5 kHz 的信道间隔。在 6.25 kHz 配置中，两个独立协调的信道可以放置在相当于一个 12.5 kHz 模拟信道的频谱内。这可以提高频谱利用率，但实际频率计划必须根据当地的许可和协调规则获得批准。
| 技术项目 | 6.25 kHz 操作 | 12.5 kHz 操作 |
|---|---|---|
| 接入方式 | FDMA | FDMA |
| 调制方式 | 4 电平 FSK | 4 电平 FSK |
| 传输速率 | 4800 bps | 9600 bps |
| 声码器速率 | 3600 bps | 7200 bps |
| 声码器 | AMBE+2 | AMBE+2 |
| 操作模式 | 常规、Type-C 和 Type-D 集群 | 常规和 Type-C 集群 |
音质取决于完整的射频路径
数字语音处理抑制了模拟 FM 信号变弱时通常听到的背景嘶声。因此，在大部分可用覆盖区域内，语音可以保持清晰。然而，在覆盖范围边缘附近，当接收器无法再可靠地恢复数据时，数字音频可能会迅速恶化。
对于声称某种无线电协议始终提供更好音质的说法，应谨慎对待。感知质量还取决于麦克风、声码器配置、接收器灵敏度、天线安装、射频干扰和用户的声学环境。现场覆盖测试比仅依赖协议比较更有用。

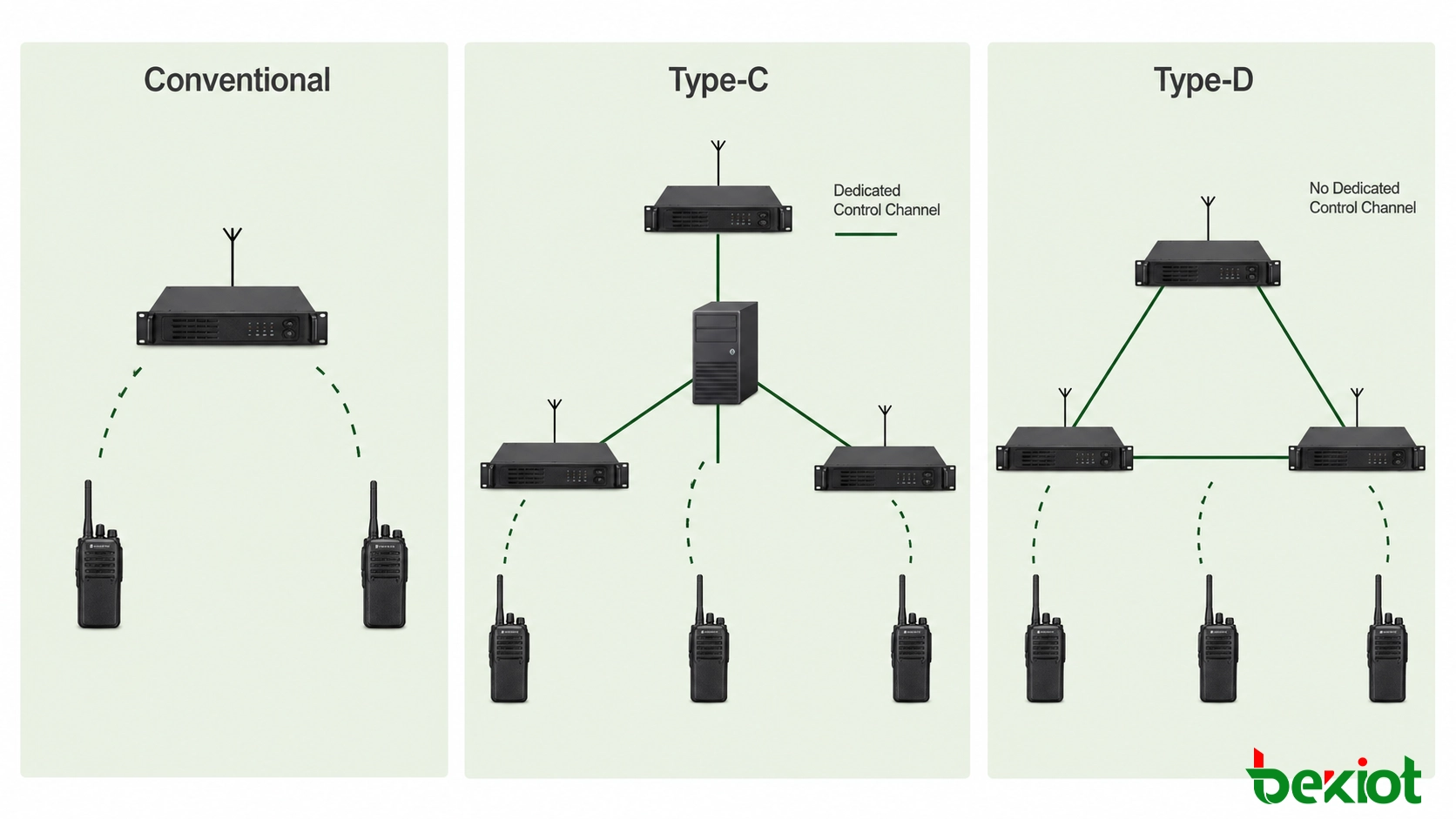

选择正确的操作结构
并非每个组织都需要集群网络。应根据用户数量、可用信道、覆盖区域和预期的通话流量来选择操作模式。
直接操作和常规操作
当用户在无线电范围内时，直接模式允许兼容电台无需中继即可通信。它为小型团队、临时工作区域和没有固定基础设施的情况提供了简单的本地通信路径。
常规中继操作通过接收无线电传输并从高处或战略位置重新发送来扩展覆盖范围。每个部门或职能通常分配一个固定信道。这种安排操作简单，通常适用于单个工厂、仓库、园区或本地服务区域。
Type-C 集中式集群
Type-C 使用专用的控制信道。用户电台在网络中注册，系统在请求通话时分配一个可用的业务信道。中央控制支持高效的频道管理、呼叫排队、优先级规则以及在更大的多站点系统中漫游。
当多个用户组共享一组无线电信道，或者组织需要结构化的访问控制和协调的广域操作时，这种架构是合适的。由于控制信道对呼叫处理至关重要，设计中应包含冗余和故障恢复。
Type-D 分布式集群
Type-D 不保留专用的控制信道。集群决策通过分布式系统逻辑处理，允许可用信道用于业务。它为需要集群功能但无需持续分配控制信道的中小型系统提供了高效的架构。
Type-D 和 Type-C 不应视为可互换的配置选项。在选择系统类型之前，必须确认电台兼容性、中继架构、漫游需求和扩展计划。
与 DMR 的比较
NXDN 和 DMR 都支持专业数字无线电通信，但它们组织射频容量的方式不同。NXDN 使用 FDMA，信道为 6.25 kHz 或 12.5 kHz。DMR 通常在 12.5 kHz 载波内使用双时隙 TDMA，通过在交替时隙传输允许两个逻辑通信路径共享该载波。
| 设计要点 | NXDN | DMR |
|---|---|---|
| 多址接入方式 | FDMA | 双时隙 TDMA |
| 典型信道结构 | 每个射频信道 6.25 或 12.5 kHz | 12.5 kHz 载波内的两个时隙 |
| 常规通信 | 支持 | 支持 |
| 集群通信 | Type-C 和 Type-D 架构 | Tier III 及供应商支持的集群实现 |
| 从模拟迁移 | 可能提供混合模式选项 | 可能提供混合模式选项 |
| 互操作性 | 需要兼容的 NXDN 模式和配置 | 需要兼容的 DMR 层级、功能和配置 |
比较可用容量，而不仅仅是信道宽度
仅靠信道宽度不能确定系统可以支持多少用户。工程师还必须考虑通话时长、忙时流量、预留的紧急容量以及共享每个信道的组数。一个轻负载的常规网络可能只需几个频率就能可靠运行，而频繁发生同时通话的站点则可能受益于动态集群信道分配。
因此，频率效率应与操作行为一起评估。如果两个技术上可用的通信路径分配不正确、受到干扰或在关键位置不可用，则它们提供的益处很小。容量规划应使用真实的通话记录或代表性的流量估计，而不仅仅依赖理论信道数。
两种方法并非自动适用于所有项目。当 6.25 kHz 频率分配、FDMA 操作或现有的 NXDN 车队影响设计时，NXDN 可能更具吸引力。DMR 在某些市场可能提供更广泛的供应商选择，并且可以在 12.5 kHz 载波内提供两个逻辑路径。
实际评估应从可用频率、现有电台、流量模式和所需的互操作性开始。仅仅因为另一种协议看起来更流行而替换一个正常工作的车队，可能会造成不必要的成本，而不会改善覆盖范围或操作流程。
将无线电流量引入 IP 调度环境

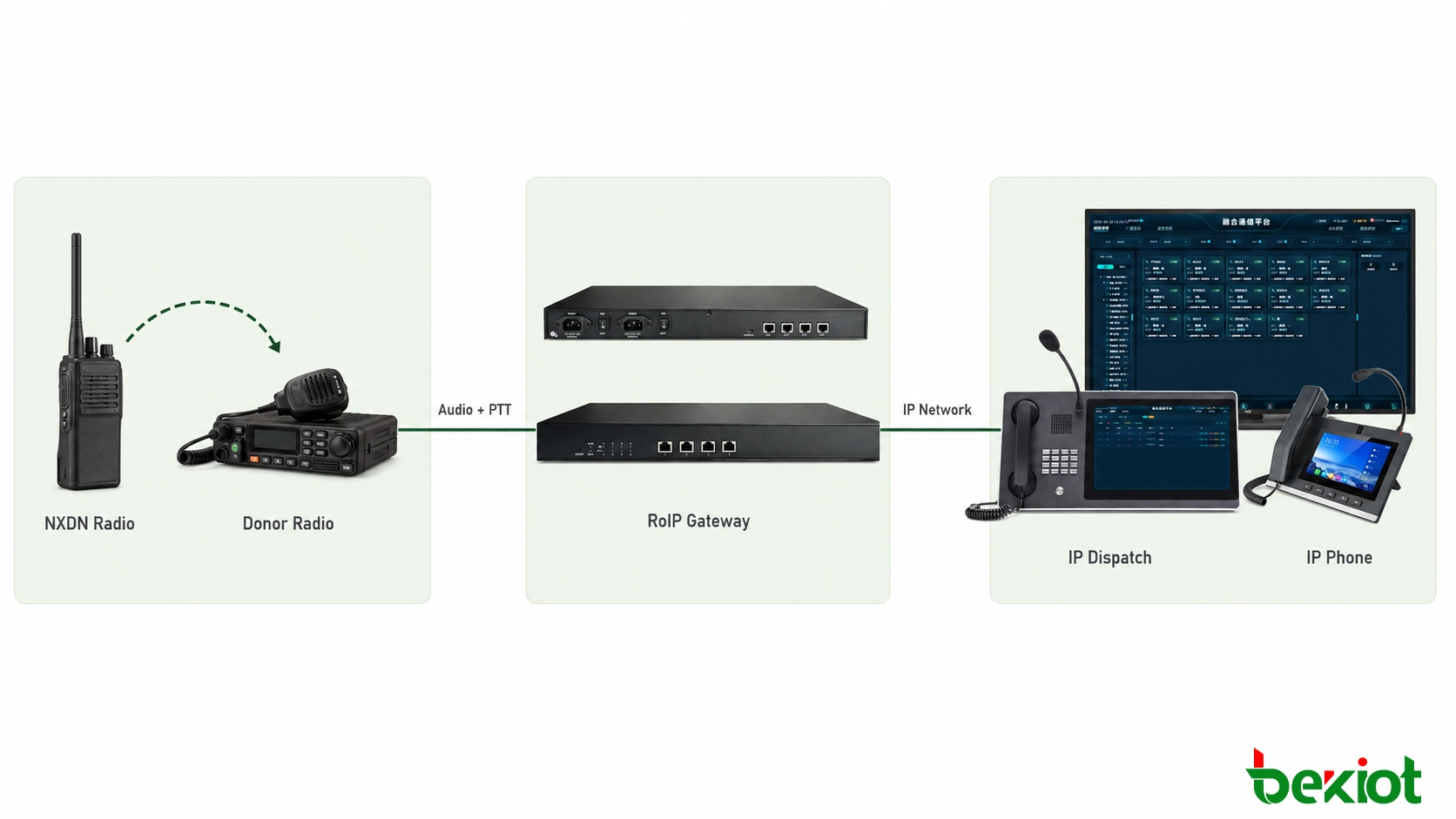

独立的无线电网络对于本地即按即说通信是有效的，但当主管需要监控多个信道、协调远程站点或与不同系统的用户通信时，操作会变得更加困难。RoIP 集成通过 IP 网络传输无线电音频和控制信号，以便将选定的信道呈现给集中式调度平台。
在许多部署中，RoIP 网关通过附件音频、即按即说控制以及载波检测或静噪信号连接到兼容的车载电台或基地电台。网关将这些物理音频和控制接口转换为调度系统可以管理的流和信令。
需要正确理解这个边界。通过电台的模拟附件接口连接的网关并不会直接将 NXDN 空中协议转换为另一种无线电协议。连接的电台仍然处理射频传输、用户身份和协议操作。网关将可用的音频和控制状态传输到 IP 侧。
一旦集成，授权的调度员可能能够：
-
从中央控制台监控一个或多个 NXDN 信道。
-
使用即按即说控制向选定的无线电信道发射。
-
通过现有的 WAN 连接远程无线电站点。
-
记录带时间戳和操作员信息的信道音频。
-
将无线电用户纳入跨系统调度会话。
-
将无线电通信与 IP 电话、移动应用程序或其他无线电网络连接。
将语音传输与无线电控制分离
可靠的 RoIP 设计将音频和无线电控制视为独立的工程路径。音频接口承载接收和发射的语音，而控制线处理即按即说、载波检测和其他支持的无线电状态。这些路径之间的时序不正确可能会切掉传输的前几个字，或在操作员释放 PTT 后保持电台发射状态，或允许背景噪声打开调度信道。
调试时应测量 PTT 激活延迟、音频启动时间和释放行为。如果多个远程信道连接到一个调度平台，每个信道还应有明确的操作名称、访问权限和忙线指示。调度员应选择“北厂”或“维护信道”等位置名称，而不是使用网关地址或电台型号名称。
功能可用性取决于无线电接口的实现方式。基本的音频和 PTT 集成可能不会向调度平台公开单元 ID、文本消息、GPS 报告或紧急状态。需要这些功能的项目应确认电台、网关和调度软件共享支持的数据或控制接口。
规划可靠的部署
系统设计应从操作需求开始，而不是无线电规格。绘制需要覆盖的区域、通信的团队、同时通话的数量以及网络或电源故障时所需的通信路径。
-
确认频谱可用性。 与相应的地方当局核实频率、信道间隔、发射功率和许可条件。
-
调查射频环境。 识别地形、建筑物、干扰源、覆盖缺口和合适的中继位置。
-
估计通话流量。 确定固定的常规信道是否足够，或是否需要共享集群容量。
-
定义组和权限。 为电台 ID、通话组、紧急访问和调度权限制定清晰的计划。
-
检查接口兼容性。 在选择 RoIP 连接之前，验证音频电平、PTT 逻辑、载波检测和支持的数据接口。
-
为故障设计。 确定当 WAN、调度服务器或中心站点不可用时，哪些本地无线电功能必须保持可用。
-
测试真实操作条件。 在正常的背景噪声、车辆移动、室内位置和真实的网络负载下调试网络。
围绕用户的工作位置设计覆盖
覆盖预测应在电台实际使用的地方进行验证：在车辆内、机器旁、地下、加固建筑物内以及大型金属结构附近。在露天停车场测量的信号并不能证明在车间或隧道内通信仍然可靠。
测试应包括上行和下行性能。用户可能清楚地听到中继台，但低功率手持电台却无法从同一位置到达它。天线位置、馈线损耗、建筑物穿透和便携式电台方向都可能造成不平衡的路径。因此，最终覆盖调查应包含具有代表性的手持和车载电台。
验收测试应涵盖直接呼叫、中继呼叫、组选择、个呼、忙信道行为、漫游、调度 PTT、音频电平以及中断后的恢复。对于多站点系统，测试应在实际 WAN 上进行，而不仅仅是在本地实验台网络上。
设计良好的解决方案不需要每个通信系统都使用相同的空中接口。NXDN 可以继续服务于需要可靠无线电覆盖的用户，而网关和调度软件则提供对电话、宽带和其他无线电网络的受控访问。其结果是一条既能保护现有无线电投资，又不会将其与更广泛的操作通信隔离开来的迁移路径。
常见问题
任何 NXDN 电台都能在现有的 NXDN 网络上工作吗？
不是自动的。频段、信道间隔、常规或集群模式、系统密钥、单元 ID、功能许可以及加密设置必须兼容。互操作性应通过配置审查和现场测试来确认。
6.25 kHz 和 12.5 kHz 的电台能在同一信道上通信吗？
发射和接收设备必须使用匹配的信道参数。电台可能支持两种带宽，但所选信道必须在通信设备间以相同的操作模式和频率计划进行编程。
加密的无线电音频会通过 RoIP 链路自动受到保护吗？
不一定。当网关从电台接收普通的附件音频时，音频可能已经在那个电台内被解密。端到端的保护取决于无线电接口、网关设计、IP 传输安全和调度平台。安全要求必须评估整个路径。
如果 WAN 故障，本地无线电通信还能继续吗？
当射频基础设施独立于 WAN 运行时，本地直接或中继通信可以继续。集中调度访问、远程站点链接和基于网络的录音可能在连接恢复之前不可用。
调试期间应记录哪些信息？
记录编程的信道计划、电台和组 ID、天线位置、覆盖测试结果、接受的音频电平、网关控制逻辑、网络地址和恢复程序。这些信息为维护和未来扩展提供了基准。
