装货平台附近的气体探测器触发警报。控制室必须核实位置，联系最近的操作员，查看相关摄像头，警告受影响区域的人员，并通知应急小组。当电话、无线电、公共广播、视频监控和报警系统独立运行时，每一步都需要不同的控制台、联系人列表或操作程序。

统一通信解决方案将这些渠道整合到一个受控的操作环境中。它不需要替换每一个现有网络。相反，它允许固定电话、无线电系统、寻呼设备、移动终端、摄像头和工业报警器交换经过批准的信息，并支持协调一致的响应。

分布式运营中的通信差距

石油和天然气运营结合了危险工艺区域、远程生产站点和持续有人值守的控制室。炼油厂可能依赖工业电话和全厂寻呼，而油田则使用移动无线电、专用蜂窝覆盖和卫星链路。管道人员可能距离主调度中心数百公里。

这些资源通常在不同的项目阶段安装。它们可能使用独立的编号方案、无线电组、管理平台和维护程序。在常规生产期间，操作员通常可以应对这些差异。然而，在气体泄漏、火灾、停电或管道事故期间，在孤立的系统之间切换可能会延迟验证和响应。

通信评估应跟踪每种事件类型的操作路径：

• 现场工作人员如何报告异常情况

• 哪个控制室岗位接收第一个电话

• 如何识别呼叫者的站点和设备区域

• 必须联系哪些响应小组

• 哪些公共广播区域接收安全指令

• 哪些摄像头和过程信号支持验证

• 如果主网络出现故障，哪些通信路径仍然可用

常规协调和应急处理不应遵循相同的工作流程。维护电话可以使用标准分机路由。已确认的气体泄漏可能会触发优先呼叫、分区寻呼、视频显示、事件记录以及向多个部门的升级。

围绕五个操作层构建架构

分层设计使系统职责更易于定义，并防止平台成为不受控制的接口集合。

现场和感知层

现场层包含生成呼叫、音频、视频和警报信息的设备。典型设备包括工业电话、防爆电话、无线电手持机、对讲站、寻呼扬声器、摄像头、紧急按钮和环境传感器。

过程仪表和安全传感器可以报告温度、压力、液位、流量、烟雾或可燃气体浓度。通信平台不取代过程控制或安全仪表系统。它接收经批准的事件信息，并将其转换为操作员通知、呼叫或广播操作。

人员定位标签和车辆定位设备可提供有用的上下文。当收到警报或紧急呼叫时，调度员可以识别附近的团队，而不是联系每个现场小组。

传输层

传输层可能结合工业以太网、光纤环网、专用4G或5G、数字集群无线电、工业无线网络和卫星通信。每种技术针对不同的操作条件。

光纤在炼油厂和终端内提供稳定的容量。专用蜂窝网络支持大面积生产区域的移动语音、视频和数据。数字无线电对于即时群组通信仍然很有价值，而卫星链路将基本服务扩展到海上平台、偏远的井场和地面覆盖范围以外的地点。

应根据覆盖范围、延迟、可用性和恢复要求选择网络技术。只有在支持明确定义的操作应用时，才应考虑专门的确定性网络。

平台层

平台层提供呼叫控制、媒体处理、用户管理、录音、设备监控和系统集成。它可以用“罐区无线电”、“码头热线”或“管道4段”等实用名称显示通信资源，而不是向调度员暴露技术端口号。

网关可以将模拟电话、无线电网络和传统寻呼设备连接到IP环境。这支持分阶段迁移，并允许操作设备在仍然适合现场时继续使用。

应用层

应用程序将通信功能转化为操作工作流。它们可能包括语音调度、视频呼叫、GIS显示、紧急寻呼、事故会议、录音、值班管理和警报联动。

与SCADA或DCS的集成应使用经批准且明确定义的接口。通信平台可以接收警报状态、设备标识符或位置参考，但控制命令必须遵守工厂的安全和授权规则。

操作员和展示层

调度控制台、工作站客户端、大屏幕显示器和经授权的移动设备构成展示层。控制室界面应按站点、单元和操作功能组织资源，而不是按协议或技术地址组织。

在事故期间，调度员应能够识别来源、建立语音通信、查看可用视频并联系正确的响应小组，而无需搜索不相关的设备列表。

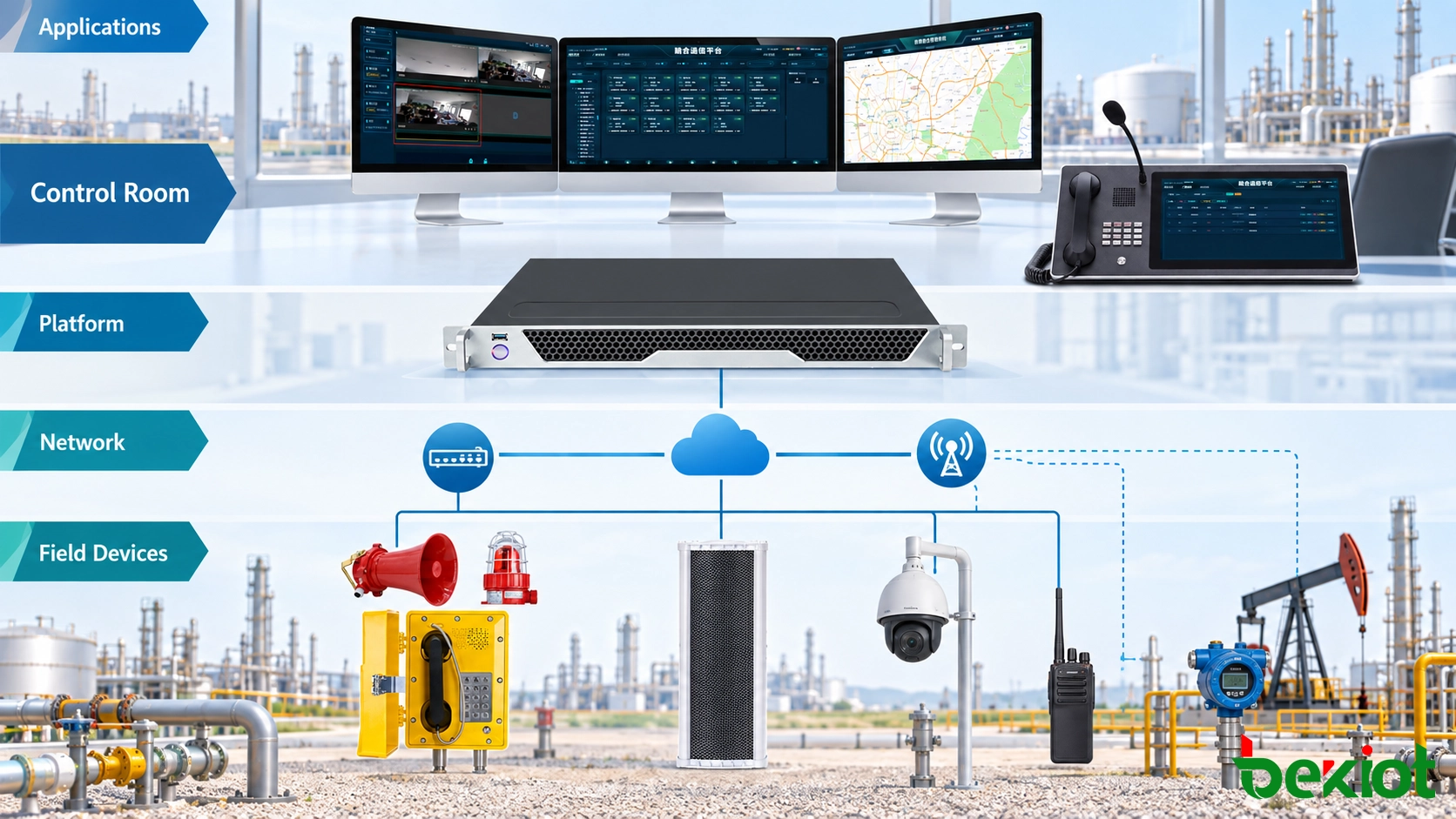

分层架构连接现场电话、无线电、视频、传感器和寻呼资源，同时保持通信与过程控制系统之间的操作边界。

连接语音、视频、数据和现场警报

统一固定和移动语音

固定电话在泵房、装货站、控制建筑和紧急报告点仍然很重要。在危险区域，电话、电缆入口、电源布置和附件必须满足安装区域的认证要求。

无线电系统提供移动性和即时群组通信。无线电网关或受支持的系统接口可以将选定的通话组暴露给调度平台。经授权的调度员可以监控活动、发起一键通，并在需要时将无线电组与电话或移动用户连接。

集成必须保持无线电纪律。并非每个电话用户都应有权访问每个通话组，电话到无线电的会议不应占用关键信道超过必要时间。

将呼叫与视频和位置关联

电话号码标识一个端点，但基于位置的设备记录为操作员提供更有用的上下文。每个现场设备可以与站点、工艺单元、楼层、访问路线、附近摄像头和负责部门关联。

当紧急呼叫到达时，平台可以显示注册位置并提供相关摄像头视图的访问。视频有助于操作员评估可见条件，但不能取代过程控制人员或现场工作人员的确认。

GIS对于管道、井场和广泛分布的设施尤其有用。它可以显示报告点、附近团队、访问道路和可用通信覆盖范围。地图应侧重于响应所需的信息，而不是复制完整的资产管理系统。

将警报信号转换为有针对性的通知

火警面板、气体检测系统、紧急按钮和周边警报可以向通信平台提供事件信号。每个经批准的信号应映射到定义的工作流，而不是触发通用的全站通知。

装货平台附近的可燃气体警报可能启动以下序列：

1. 显示警报源和相关操作区域。

2. 通知指定的控制室岗位。

3. 在集成可用时打开相关摄像头组。

4. 与现场操作员或应急小组建立联系。

5. 向受影响的寻呼区域发送预先批准的消息。

6. 记录确认、升级和关闭时间。

自动广播应仅限于具有已验证来源和明确定义响应的事件。需要解释的事件可首先出现在调度控制台，由操作员确认。

保持事故活动状态直至解决

紧急记录应保持活动状态，直到负责操作员确认结果。绿色设备图标、已确认的警报或已完成的广播任务并不证明现场情况已解决。

事故记录可以将原始警报与呼叫、寻呼任务、视频参考、操作员操作和现场反馈联系起来。这为事后审查创建了时间顺序记录，并有助于识别确认或升级中的延迟。

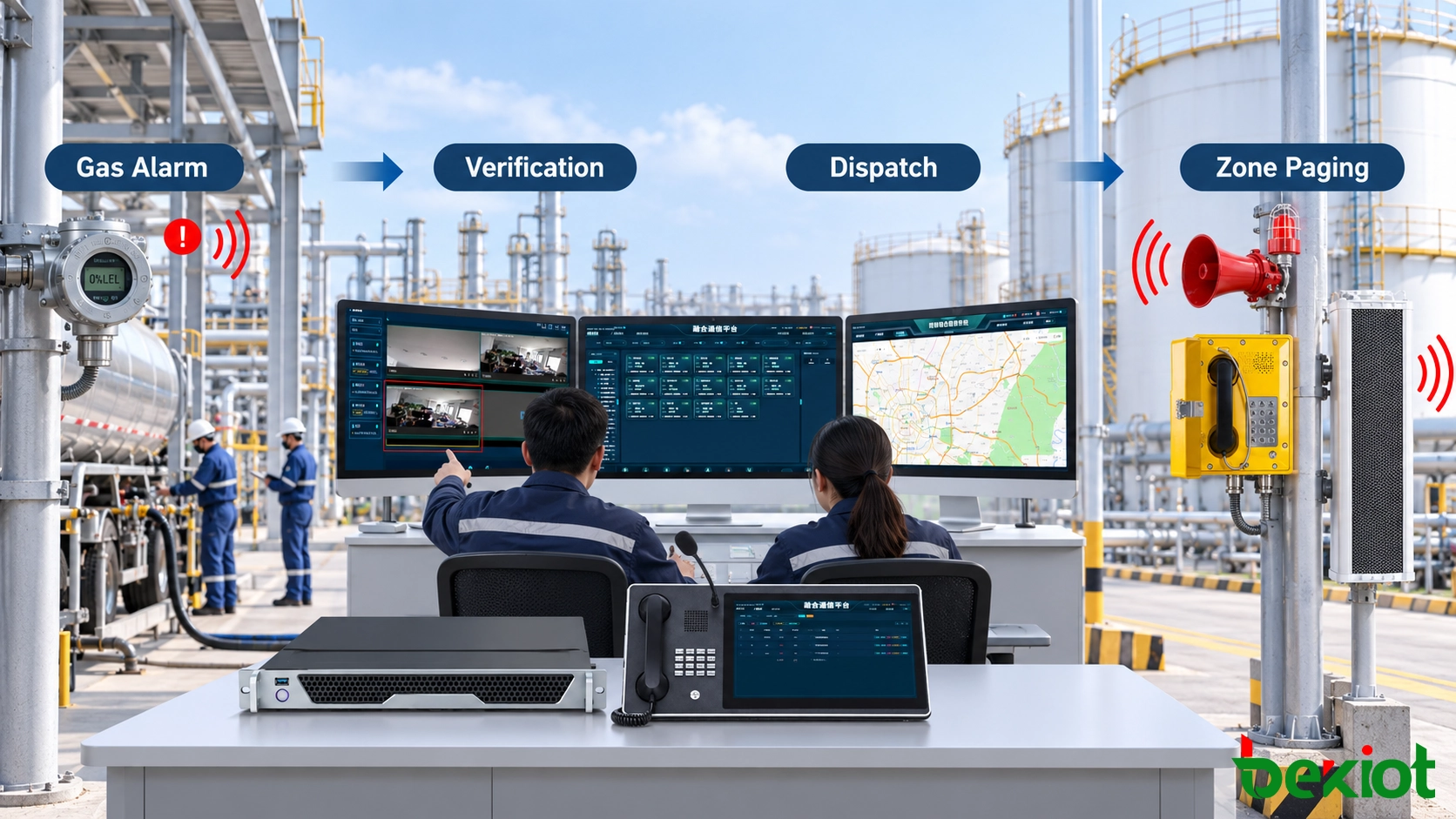

经批准的工作流程将事件源与操作员验证、现场通信、有针对性的寻呼和响应跟踪联系起来。

在事故发生前为故障进行设计

石油和天然气通信系统必须在设备故障、链路损坏和外部连接临时中断时继续运行。冗余应解决可信的故障情景，而不是简单地增加重复设备。

为完整服务定义恢复目标

应根据操作风险、网络架构和所选设备，为每个项目定义恢复时间、服务可用性和无线电覆盖目标。快速光纤环网恢复或高服务器可用性本身并不能保证现场用户在故障后能完成呼叫。

验收测试应验证完整的通信路径，包括网络恢复、服务器故障转移、媒体会话恢复、网关重新连接和端点注册。这些阶段可能以不同的速度恢复。

心跳监控可以检测服务器、网关或网络路径的丢失。选定的间隔和故障阈值应在及时恢复与因短暂网络干扰导致的不必要切换之间取得平衡。

消息完整性检查可以检测传输错误，而确认机制可确认端点或操作员是否已收到事件。对于高影响的手动操作，项目可能还需要基于角色的批准或第二位授权操作员的确认。

必须精确定义交付标准。根据应用，成功交付可能意味着服务器接受、端点接收、现场确认播放或操作员确认。

消除共享故障点

连接到一台交换机和同一电源电路的两台服务器并不提供完全冗余。系统审查应涵盖：

• 服务器和数据库可用性

• 核心和接入交换机路径

• 光纤路由和建筑物入口点

• UPS容量和发电机后备电源

• 无线电控制器和网关连接

• WAN、专用蜂窝和卫星依赖关系

• DNS、NTP、身份验证和证书服务

远程设施可以保留本地通信节点或预定义的备用路由。如果广域网连接不可用，现场人员仍应能够联系站点控制室并发布必要警告。

在每一层接口应用安全措施

通信、过程控制和企业网络应根据站点的安全架构进行隔离。防火墙和工业安全网关可以将流量限制为经批准的信令、媒体和管理服务。

每个终端应使用单独账户或设备身份。操作员、维护和管理员角色需要不同的权限。远程管理应通过受控访问路径进行，而不是将现场设备Web界面直接暴露到互联网。

加密可以保护信令、媒体和管理流量，前提是在整个路径上得到支持。兼容性测试仍然至关重要，因为传输、证书或编解码器不匹配可能会中断通信，即使单个组件正常运行。

关键记录可以保留在本地或经批准的私有环境中。最终安排应遵循组织的网络安全、数据分类和监管要求，而不是对每个项目应用相同的存储模型。

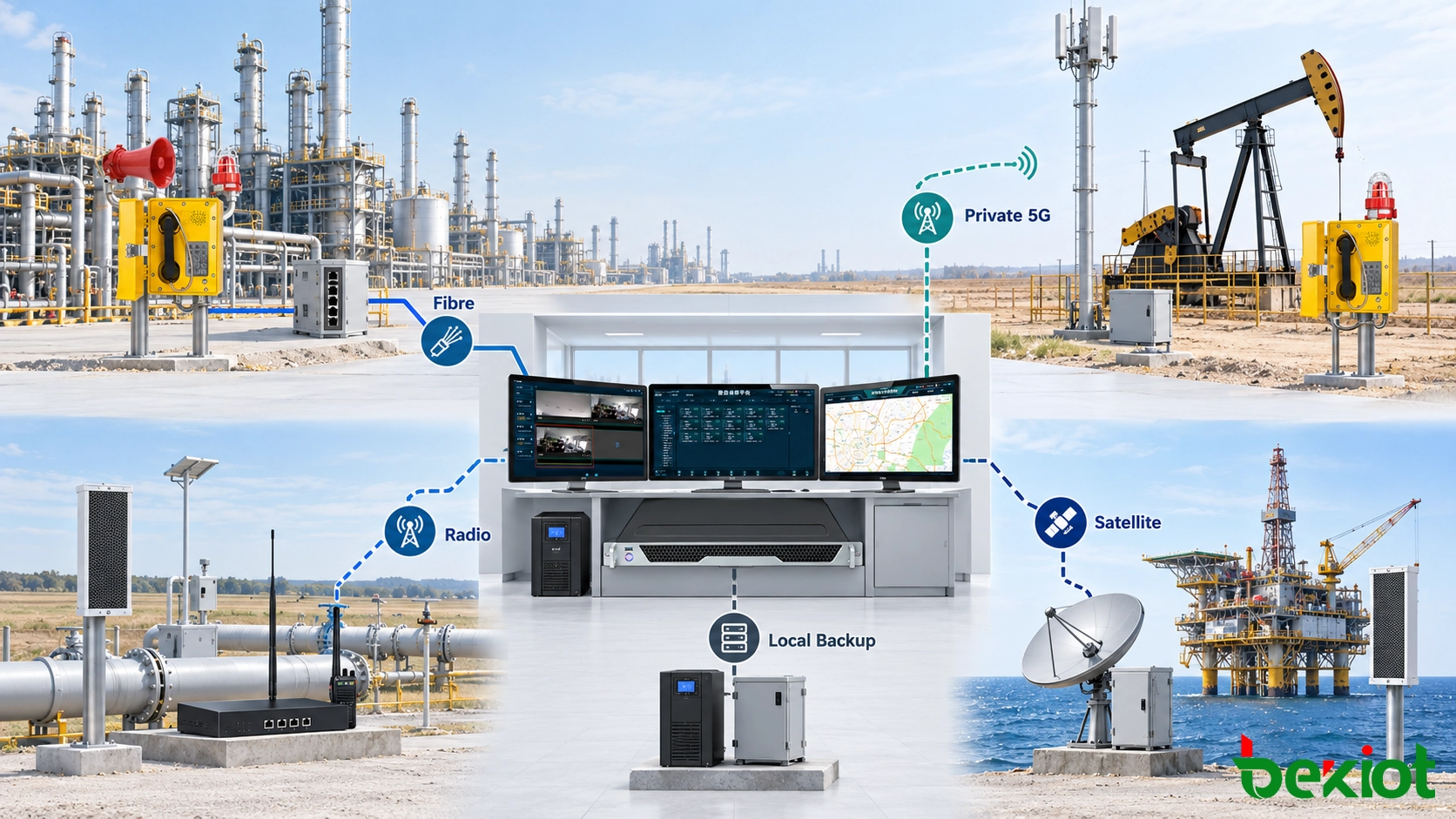

光纤、专用蜂窝、无线电和卫星链路提供不同形式的弹性，而本地通信在远程连接丢失时保持基本服务。

根据每个操作环境调整部署

油田和远程生产站

井口、计量站和集输设施可能分布在广阔区域，固定基础设施有限。专用蜂窝或工业无线链路可以承载语音、视频和现场数据，而数字无线电支持移动人员的群组通信。

远程站可以使用工业CPE将本地IP设备连接到可用的广域网。在地面覆盖不可靠的地方，卫星通信可以为基本语音和事故报告提供备用路径。

炼油厂和加工厂

炼油厂结合了控制室、工艺单元、罐区、公用设施和装卸区。固定工业电话和公共广播终端提供可预测的通信点，而无线电手持机支持在工区之间移动的操作员。

警报集成必须尊重工厂的过程和安全边界。压力或气体警报可以识别受影响的单元并通知通信平台，但消息、接收者和广播范围应在经批准的响应矩阵中定义。

海上设施

海上平台需要可靠的本地通信，即使与岸上的连接不可用。平台上的电话、无线电、寻呼机和通用警报功能不应仅依赖远程数据中心。

卫星或微波链路可以将平台与岸上操作连接起来。带宽策略应在拥塞期间优先处理语音、警报信息和操作视频。非关键流量可被限制，以便关键通信保持可用。

储罐终端和装卸区

罐区、泵房、卡车装货平台和海上码头需要现场操作员与控制室之间的清晰通信。在人员戴手套、移动设备受限或机器噪音使普通电话不合适的地方，固定呼叫点很有用。

分区寻呼可防止常规装货指令干扰整个终端。在确认紧急情况期间，操作员可以将目标从一个装货平台扩展到周围罐区，然后在需要时扩展到整个设施。

长距离管道

管道通信必须支持控制中心、泵站、阀门站和移动巡检团队。GIS可以将呼叫和警报与公里标记、通道和附近人员关联起来。

现场团队可根据本地覆盖使用专用蜂窝、公共移动服务、数字无线电或卫星终端。调度平台可以通过一个操作目录呈现这些资源，同时保留其不同的可用性、访问和优先级规则。

相关解决方案： Becke融合通信系统

调试完整的响应链

调试应重现人员在常规操作和紧急情况下的通信方式。仅测试SIP注册、无线电信号强度或服务器状态会留下单个子系统之间未经验证的间隙。

验收计划应涵盖：

• 现场电话、控制室和授权外部目的地之间的呼叫

• 无线电组选择、一键通控制以及电话到无线电的连接

• 在正常和高噪声操作条件下的公共广播覆盖范围

• 呼叫者姓名、设备区域和地图位置的准确性

• 警报源映射和正确寻呼区域的选择

• 与事故相关的视频显示和记录

• 操作员确认、升级和事件关闭

• 服务器、网络、网关或电源故障后的恢复

• 在WAN或专用蜂窝中断期间的本地通信

• 故障转移后设备身份、优先级和记录的恢复

必须在实际操作环境中验证覆盖范围。钢结构、储罐、工艺设备、天气和机器噪音可能产生与桌面计算显著不同的结果。

成功的故障转移测试必须确认的不只是网络恢复。工程师应验证现场呼叫仍能到达正确的操作员，无线电组仍然可用，警报保留其位置数据，记录继续，并且紧急广播覆盖常规流量。

最终文档应记录设备身份、网络连接、无线电资源、寻呼区域、警报映射、操作员权限和备用路由。还应标识每个路由规则存储在哪里，以便未来的更改不会在终端、网关和服务器中留下冲突的配置。

石油和天然气通信解决方案的有效性取决于操作连续性。它必须将正确的现场用户与正确的控制室功能连接起来，在部分基础设施发生故障时保持关键通信，并提供每个事故处理方式的清晰记录。

常见问题解答

如果中央平台发生故障，紧急寻呼是否应保持可用？

基本寻呼应具有适合设施的文档化备用方法。根据架构，这可能涉及本地寻呼控制器、紧急麦克风、硬线输入或预定义的边缘级广播功能。备用路径应包含在常规演习和验收测试中。

在事故期间应如何分配通信优先级？

优先级应遵循经批准的响应矩阵。紧急呼叫、警报通知和疏散消息可覆盖常规寻呼或非关键对话，而对关键无线电组的访问仅限于授权操作员。这些规则应在同时流量条件下进行测试。

远程站点需要多少带宽？

带宽取决于同时进行的语音呼叫数量、视频流、无线电连接和数据应用。计算应包括协议开销、峰值使用量以及足够的紧急操作储备。当可用链路有限时，语音和警报流量应获得优先级。

应保留哪些通信记录？

保留的信息可能包括通话记录、操作员操作、警报确认、寻呼历史、配置更改和授权语音录音。保留期限应遵循公司政策、合同义务以及适用的隐私或行业要求。

承包商应如何获得临时系统访问权限？

承包商应获得单独、限时的账户，仅限于其工作所需的站点和功能。不应使用共享的管理员凭据。临时权限应自动过期，并且其创建、使用和删除应在安全审计日志中保持可见。
