两套PAGA系统可以提供几乎相同的寻呼和通用报警功能，但可能采用截然不同的物理架构。
在一个项目中，控制器、放大器和接口设备可能全部安装在一个中央通信机房内。而在另一个项目中，控制仍保持集中，但放大功能则分布在多个工艺区域、建筑物或远程站点中。
这种选择影响的不只是设备摆放位置，还会影响扬声器电缆长度、网络依赖性、故障隔离能力、设备机房需求、维护便利性以及未来扩展能力。
对于紧凑型设施，集中式放大可能是最简单的方案。随着场地规模增大或地理分布更加分散，分布式或混合式架构往往变得更加实用。
PAGA系统相关解决方案：
1. PAGA系统架构定义了什么？
PAGA系统架构定义了控制、音频路由、放大以及现场扬声器电路在整个设施内的布置方式。
简化的音频路径可表示为：
寻呼或报警源 → PAGA控制器 → 音频路由 → 放大器 → 扬声器回路 → 扬声器
主要的架构问题是这些功能应位于何处。
集中式设计将大多数有源设备集中在一个位置，并将放大后的音频分配到现场。分布式设计则将选定的功能（尤其是放大功能）移到更靠近其所服务区域的位置。混合式设计则结合了这两种方式。
正确的选择通常取决于场地的物理布局，而不是所需PAGA功能的数量。
单个生产建筑可能电缆路径较短，寻呼区域也较少。而炼油厂、矿山、交通设施或大型能源项目可能拥有相距数百米甚至数千米的通信区域。
对两种类型的设施采用相同的物理布置，可能导致不必要的电缆敷设、扩展困难或对单一设备位置的过度依赖。

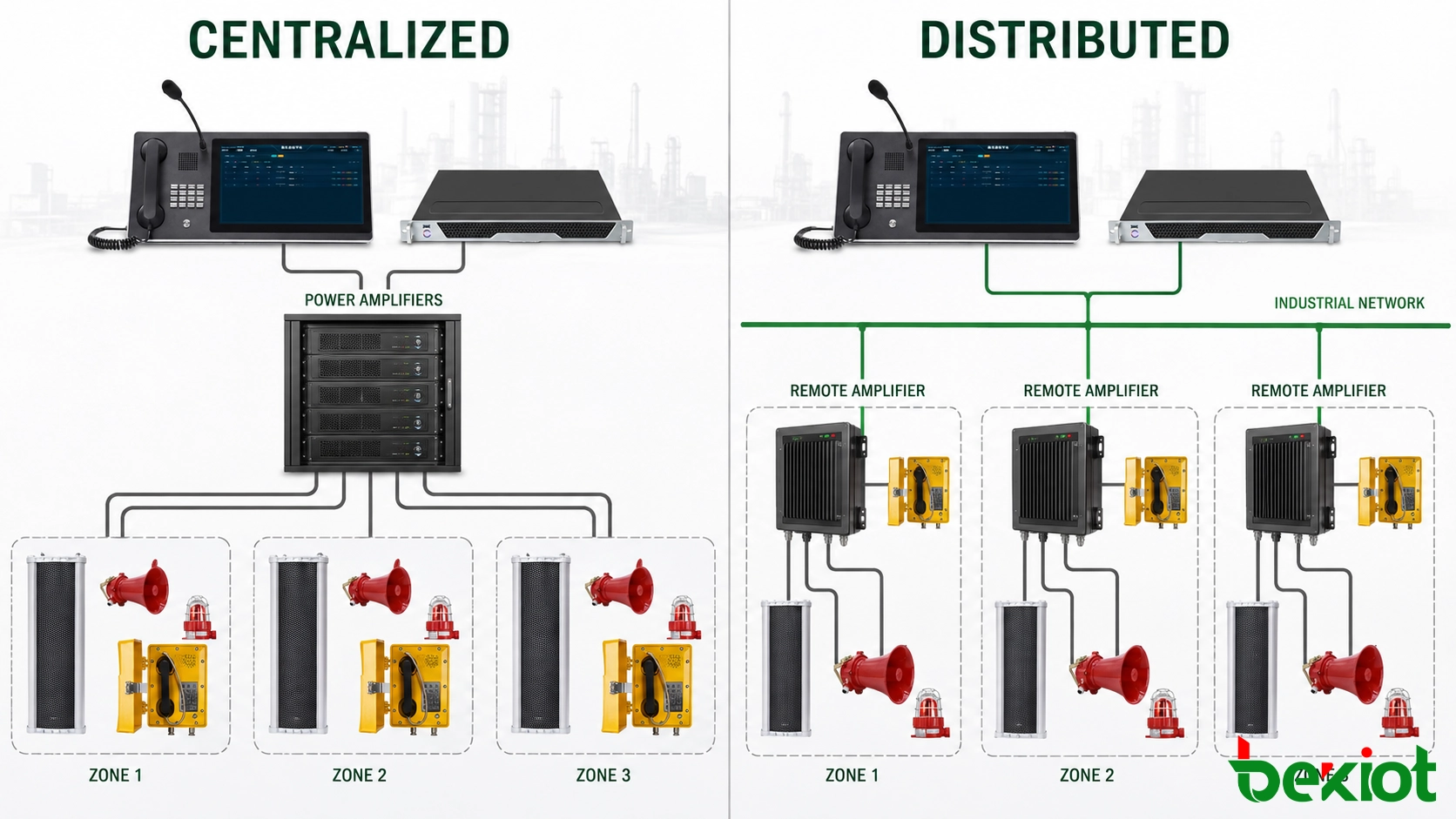

2. 集中式PAGA架构如何工作？
在集中式PAGA系统中，主控制器、音频处理设备、接口和功率放大器通常一起安装在中央设备机房内。
然后扬声器回路从中央放大器机架延伸到整个设施的扬声器。
基本结构为：
中央控制设备 → 中央放大器机架 → 现场扬声器回路 → 扬声器
集中式设备简化维护
主要优势之一是将大多数有源设备集中在一个受保护的位置。
技术人员无需在各个远程机柜间奔波，即可检查控制器、放大器、电源和接口模块。设备更换和日常维护也更容易，因为主要硬件都安装在同一个房间内。
对于相对紧凑的场地，这种布置既实用又经济。
集中式架构通常适用于以下情况：
设施占地面积相对紧凑
扬声器电缆距离仍可管理
远程区域数量有限
有安全的通信机房可用
可通过实用的电缆路径到达大多数区域
长电缆路径是主要限制
随着设施扩大，缺点会变得更加明显。
如果某个远程区域需要多条扬声器回路，则每条回路都可能需要从该区域拉回中央放大器机房。这会增加敷设在电缆沟、电缆桥架和配线路由中的电缆总量。
扩展也可能变得不太方便。在设施边缘增加新的寻呼区域，即使附近已有通信基础设施，可能仍需要再拉一条长电缆。
集中化还意味着相当多的设备可能依赖于同一个机房、机架或配套基础设施。
这并不自动意味着集中式PAGA系统不可靠，而是需要仔细评估中央设备、电源和共享电缆路径的故障影响。
3. 分布式PAGA架构如何工作？
分布式PAGA架构将整体系统控制与现场级放大分离开来。
主PAGA控制器可保留在中央控制室，而远程放大器机架或音频节点则安装在更靠近其所服务区域的位置。
基本结构变为：
中央PAGA控制器 → 现场通信网络 → 远程节点 → 本地放大器 → 本地扬声器回路
不再将每路放大后的扬声器信号长距离传输，而是通过现场通信网络传送音频和控制信息，然后在目标区域附近进行放大。
远程放大可缩短扬声器电缆长度
考虑一个远离主控制楼的罐区或装卸区。
采用集中式放大时，可能需要多条扬声器回路一直拉回主设备机房。
采用分布式设计时，可在靠近该区域的位置安装一个放大器节点。长距离连接通过通信网络处理，而较短的本地扬声器回路将远程放大器连接到附近的扬声器。
这可以减少长扬声器电缆的集中度，使系统的物理分布更易于管理。
物理区域可跟随实际场地布局
当设施包含明显独立的操作区域时，分布式架构尤其有用。
例如：
主生产区
罐区
公用工程区
仓库区
行政楼
远程装卸终端
不必将每路扬声器回路都引回一个中心位置，选定的区域可拥有自己的放大资源，同时仍受同一PAGA控制系统管理。
这也有助于改善故障隔离。影响一个远程放大器节点的故障，不一定需要中断现场其他无关的寻呼区域。
通信网络成为PAGA设计的一部分
分布式设备仍必须作为一个协调的系统运行。
寻呼权限、报警优先级、区域选择、录制消息和系统状态应在所有节点上保持一致。
因此，连接中央和远程PAGA设备的网络成为整体可用性设计的一部分。
网络拓扑、交换机位置、通信路径和电源可用性应与PAGA设备本身一起考虑。
分布式架构可以减少现场长电缆，但不应该只是将所有系统依赖性从扬声器电缆转移到一条无保护的网络路径上。

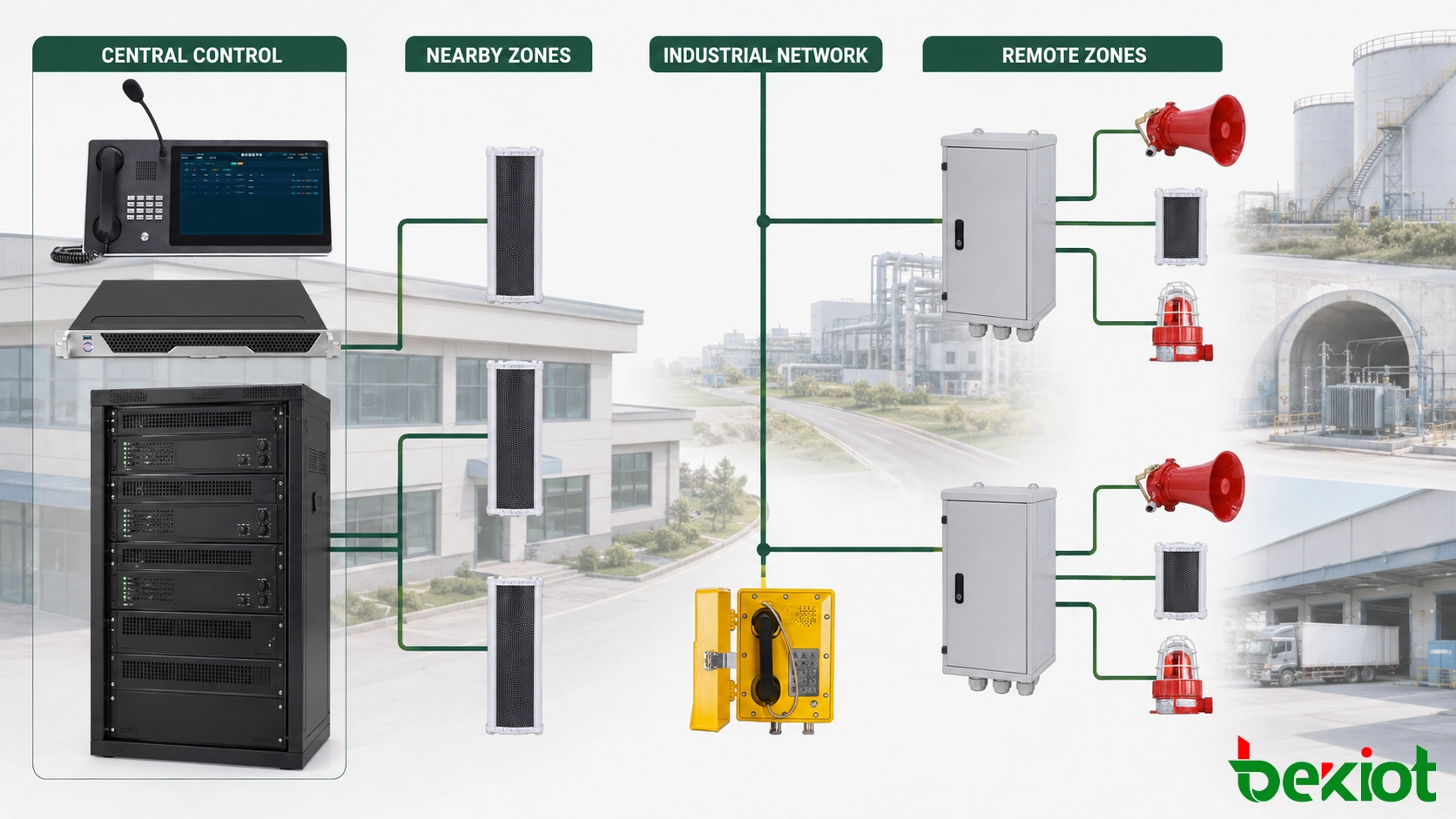

4. 何时混合式PAGA架构更有意义？
许多工业设施并不完全适合纯集中式或纯分布式模型。
混合式架构允许系统在电缆距离短的地方使用集中式设备，同时为偏远区域安装远程放大器节点。
例如，主控制室可容纳PAGA控制器、操作员控制台、系统接口以及服务于附近建筑物的放大器。
远处的工艺装置、隧道、变电站或装卸区可使用网络连接的放大器节点。
架构变为：
中央PAGA控制 → 为附近区域提供中央放大 + 为偏远区域提供远程放大
这种布置使设备位置能够遵循设施的实际地理分布。
| 架构 | 典型优势 | 主要设计考虑 |
|---|---|---|
| 集中式 | 设备集中，本地维护更简单 | 扬声器回路长，依赖中央设备 |
| 分布式 | 本地扬声器电缆更短，地理分隔更好 | 网络可用性，远程供电，远程设备访问 |
| 混合式 | 平衡中央控制与现场本地分布 | 中央与远程资源之间的清晰划分 |
紧凑型工业设施
当建筑物和室外区域靠近主设备机房时，集中式放大可能仍是最直接的方法。
长隧道和线性场地
对于隧道、铁路和其他长条形线性环境，在选定位置分布放大可以避免将大量扬声器回路拉回一个中心点。
大型工艺设施
炼油厂或大型工业厂房可为主控制楼和附近工艺区域使用中央放大，同时为罐区、公用设施或其他偏远区域安装远程节点。
在这些项目中，物理距离往往比仅仅计算寻呼区域数量更成为有用的设计因素。

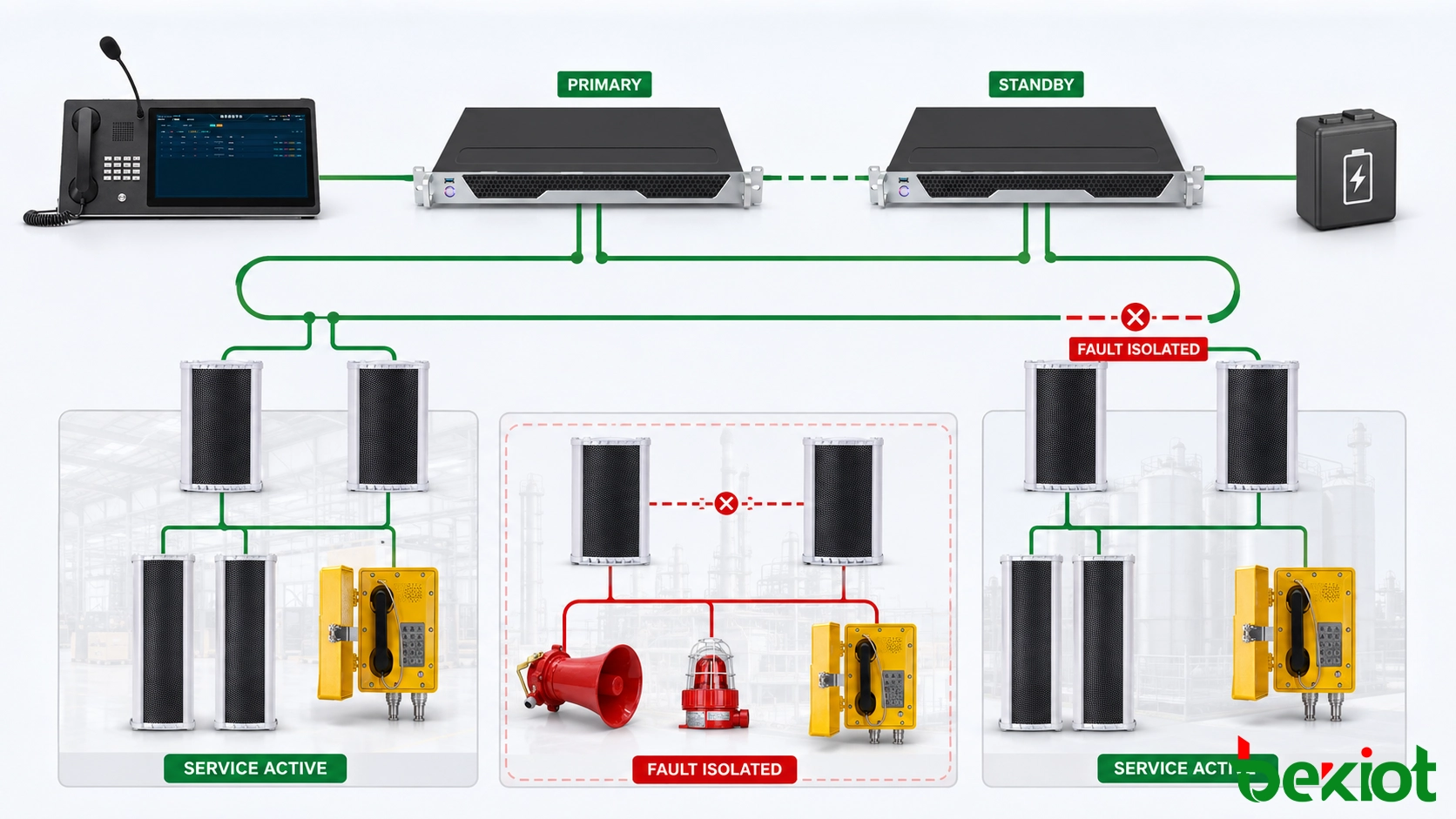

5. 架构如何影响PAGA冗余和故障隔离
不应将PAGA冗余与系统架构分开考虑。
在决定何处需要冗余设备之前，项目应首先确定什么可能发生故障，以及会影响设施的多少部分。
控制器故障
如果控制器不可用，设计应定义哪些寻呼和报警功能必须继续，以及是否有其他控制路径接管。
放大器故障
应根据放大器所服务的通信区域来评估其故障影响。如果项目要求，可提供备用放大或替代音频路径以减少服务中断。
网络故障
当远程PAGA节点依赖IP或以太网通信时，网络弹性尤为重要。
如果多个远程区域共享一条通信路径，单次网络故障可能影响多个区域。因此，根据项目可用性目标，可能需要替代路径或适当的网络冗余。
远程节点故障
分布式架构有助于减少某些故障的物理影响，因为不同区域使用不同的设备。
然而，这种好处取决于远程节点的布置方式。一个远程节点不应不必要地成为多个无关区域的公共依赖点。
电源故障
远程放大器位置也需要适当的电源策略。
如果在最需要寻呼的事件中远程机柜断电，那么将放大移到现场就没什么好处。因此，应为中央和远程设备都考虑备用电源要求。
扬声器回路故障
扬声器线路监控也应跟随物理架构。
如果发生开路、短路或其他现场故障，维护人员应能识别受影响的物理区域或扬声器回路，而无需在系统过大范围内搜索。
因此，更有用的冗余问题不仅仅是：
“PAGA系统有冗余设备吗？”
更好的工程问题是：
“如果这个控制器、放大器、网络链路、电源或扬声器回路发生故障，哪些寻呼区域仍然可用？”
这将冗余直接与故障的真实操作影响联系起来。
有关涵盖容量、接口、环境要求和系统规格的更广泛项目规划，请参阅 如何选择PAGA系统。
6. 关于PAGA系统架构的常见问题
集中式还是分布式PAGA架构更好？
没有哪一种架构普遍更好。集中式系统通常适用于电缆距离可控的紧凑型设施。当建筑物、工艺区域或通信区域相距较远时，分布式系统更具吸引力。大型项目通常采用两者的组合。
何时应考虑使用远程PAGA放大器？
当大量扬声器远离主设备机房时，值得考虑远程放大。将放大器安装在离这些区域更近的位置可以减少长扬声器电缆的敷设，并简化现场本地分布。
一个PAGA系统可以同时使用中央和远程放大器吗？
可以。这是一种常见的混合式做法。附近的寻呼区域可使用主设备机房内的放大器，而偏远区域使用网络连接的远程放大器。两者都受同一系统控制和报警优先级逻辑管理。
分布式PAGA系统是否需要IP网络？
许多现代分布式PAGA系统在中央和远程设备之间使用IP或以太网通信。确切的传输方式取决于平台，但应将网络视为系统可用性设计的一部分，而不是无关的基础设施层。
分布式架构会自动提供冗余吗？
不会。分布和冗余解决的是不同设计问题。分布式设备可以减少物理集中度并有助于隔离某些故障，但控制器、网络、放大器、电源和现场回路仍然需要适当的冗余策略。
最合适的PAGA架构是跟随物理场地、而不是将所有寻呼区域都强制拉回一个设备机房的架构。
对于紧凑型设施，集中式放大可提供最简单的安装。对于地理上分散的场地，远程节点可减少电缆集中度并形成更清晰的物理故障边界。当同一个项目中两种条件并存时，混合式架构通常是更实用的解决方案。
在最终确定架构之前，设计应明确三点：主要通信资源位于何处，每个关键部分发生故障时会发生什么，以及将来添加新寻呼区域的难易程度。
