分区页表是一种虚拟内存管理设计，它把地址转换元数据拆分成较小的逻辑单元，而不是维护成一个庞大的平面映射结构。这样做的目标，是让页表的存储、查找、保护、切换和维护，在进程地址空间变得更大、更动态时仍然保持高效。

在操作系统中，每个进程通常都使用虚拟地址。处理器和内存管理单元会借助页表，把这些虚拟地址转换成物理内存位置。当地址空间较小时，简单的平面表还能管理；但当地址空间扩大到 GB 或 TB 级时，按每个页面直接设置一个条目的表会变得非常浪费。把映射结构分区，可以帮助系统更智能地分配、搜索、更新和保护内存。

为什么平面映射会变得昂贵

平面页表容易理解，因为它可以用直接索引结构把虚拟页映射到物理页框。然而，现代地址空间通常是稀疏的。一个进程可能保留很大的虚拟范围，但实际只使用其中很小一部分。程序代码、堆、栈、共享库、内存映射文件和设备映射之间，可能存在大片未使用区域。

如果系统为每一个可能的虚拟页都分配页表项，就会把大量内存浪费在描述当前并未使用的页面上。随着 64 位地址空间、多进程、容器、虚拟机以及大量预留内存范围的应用出现，这个问题会更加严重。

分区通过“只在需要的位置分配转换元数据”来解决这个问题。系统不必预先建立一个巨大的结构，而是可以按需创建较小的映射块。

核心工作逻辑

虚拟地址拆分

处理器会把虚拟地址当作一个结构化数值来处理。它不会把所有位都作为一个平面索引使用，而是让不同的位范围选择转换结构中的不同部分。一部分可以选择顶层目录，另一部分选择较低层级的表，再由另一部分选择最终页表项。剩余位则表示页面内部的偏移量。

这种拆分方式允许地址空间被划分为可管理的区段。地址转换路径可以从宽泛区域逐级进入更窄区域，直到找到最终的物理页框映射。

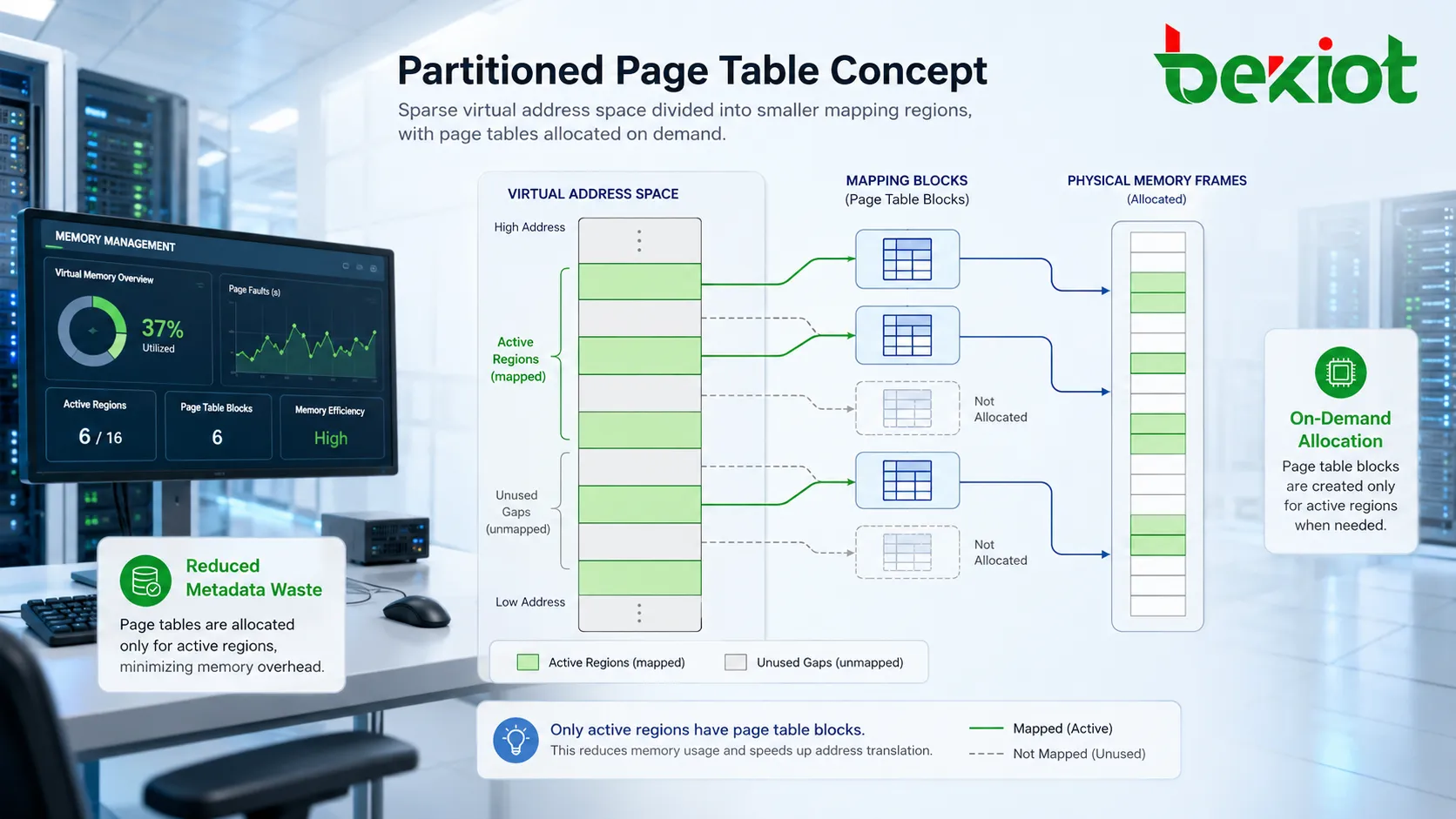

按需分配表结构

一个关键思想是：较低层级的结构不必在虚拟范围真正被使用之前就存在。如果某个进程从未访问一大片区域，对应的低层映射块就可以保持未分配状态。

这可以节省内存并降低初始化成本，也让操作系统能够随着进程增长，逐步扩展映射结构。

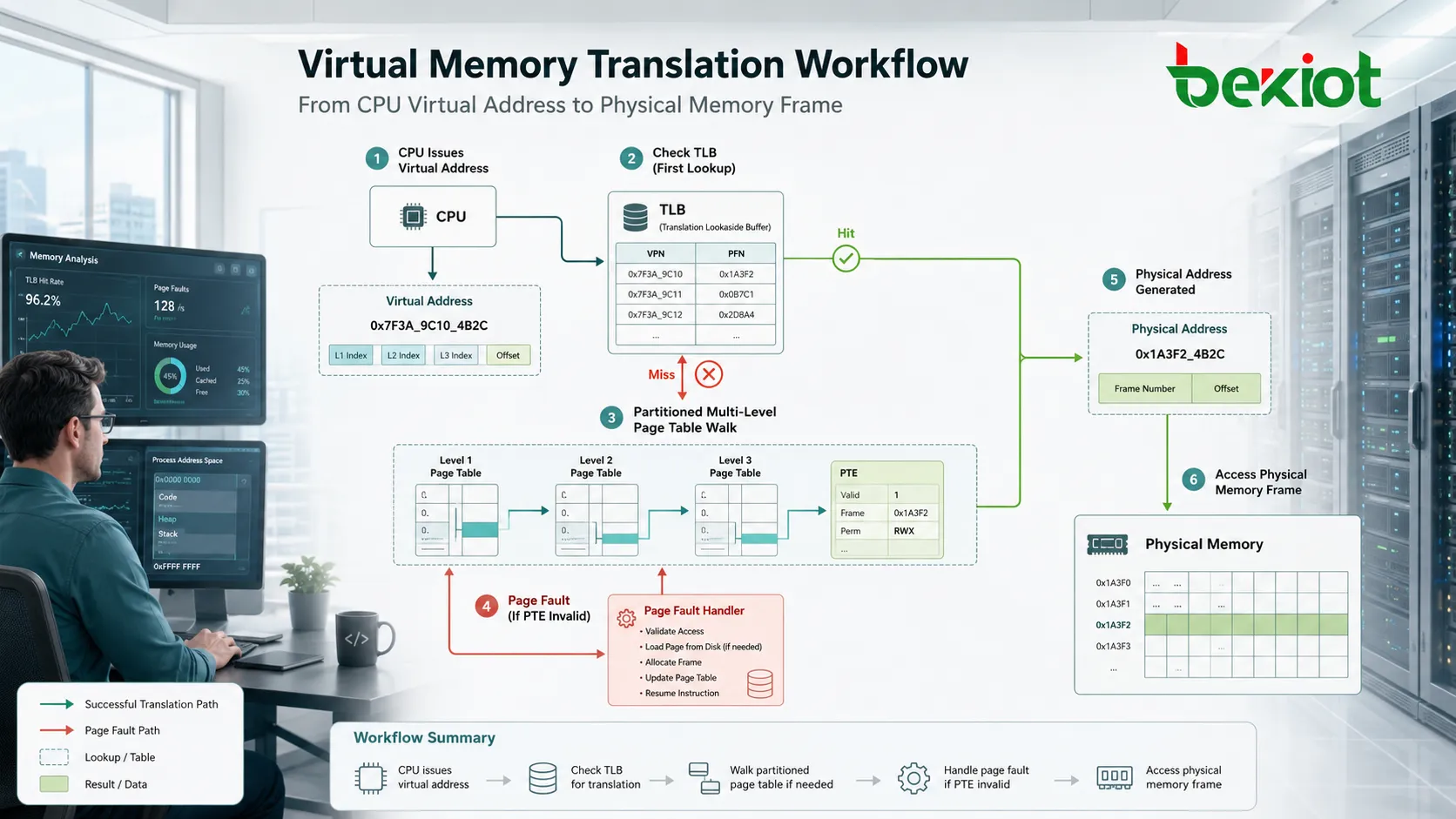

分层查找

大多数实际设计都会使用某种层级结构。顶层结构指向第二层结构，第二层结构可能继续指向更深层结构或最终条目。具体层数取决于处理器架构、地址宽度、页面大小和操作系统设计。

这种查找并不只是软件数据搜索。当转换后备缓冲区中没有所需转换时，硬件内存管理单元通常会自动遍历这个结构。

在地址转换中的功能

它的主要功能是支持虚拟地址到物理地址的转换。当 CPU 指令访问内存时，系统必须判断请求的虚拟页对应哪个物理页框。页表结构提供的正是这种映射关系。

在分区设计中，查找会沿着分阶段路径进行。虚拟地址会指出应检查哪个分区或层级。如果所需结构存在且条目有效，转换就可以完成；如果条目缺失、无效或受保护，系统可能触发缺页异常或权限异常。

这种分阶段设计能够用远少于完整平面表的内存，表示非常大的虚拟地址空间。

降低内存开销

最重要的系统价值之一，是降低元数据开销。页表本身会消耗内存，而这些内存不能直接提供给应用程序使用。如果成千上万个进程都需要大型映射表，这部分开销会非常可观。

分区让未使用的地址范围保持紧凑。只有活跃区域才需要详细的转换条目。这对大型应用、浏览器进程、数据库系统、虚拟机、容器平台以及拥有大量并发任务的系统尤其有价值。

结果不仅是节省内存，也提升了可扩展性。操作系统可以支持更大的地址空间和更多进程，而不会让映射元数据按相同比例增长。

隔离与保护

页表不只是映射结构，也定义访问权限。条目可以标明页面是否可读、可写、可执行、是否存在、是否允许用户态访问、是否共享、是否缓存或是否受保护。

分区支持不同区域之间的清晰隔离。用户代码、内核映射、栈、堆、共享库、设备内存和内存映射文件，都可以用不同属性控制。无效分区还能阻止对未映射区域的意外访问。

这有助于强制进程隔离。一个进程不应直接访问另一个进程的私有内存。页表结构结合 CPU 特权级和操作系统策略，使这种隔离成为可能。

与 TLB 的配合

快速转换缓存

遍历多级或分区结构，可能比读取平面表条目更昂贵。为了避免重复遍历，处理器会使用转换后备缓冲区，通常称为 TLB。它保存最近使用过的虚拟地址到物理地址的转换结果。

如果请求的转换已经在 TLB 中，内存访问就可以快速进行。如果没有，处理器或操作系统会执行页表遍历，然后更新缓存。

局部性影响

程序通常具有内存局部性。它们往往会在短时间内反复访问相邻的指令和数据。这让缓存的地址转换非常有效。设计良好的分区结构会与 TLB 配合，在节省内存和访问性能之间取得平衡。

如果某个工作负载频繁跳转到许多彼此无关的区域，TLB 压力就会增加。这也是页面大小、映射布局和内存分配策略仍然重要的原因。

失效与射落

当映射发生变化时，缓存中的转换可能需要被失效处理。在多核系统中，这可能需要多个处理器之间协调。这个过程通常称为 TLB shootdown，也就是 TLB 射落。

分区不能消除这种成本，但可以帮助操作系统判断映射变化会影响哪些区域。

在缺页处理中的作用

当系统无法用当前映射状态完成内存访问时，就会发生缺页异常。页面可能尚未驻留内存，可能受到保护，可能需要从磁盘加载，也可能需要执行写时复制处理。

分区结构可以区分不同情况。缺少低层结构可能表示该区域从未被使用；最终条目无效可能表示页面已预留但尚未存在；权限位则可能表明访问违反了策略。

操作系统的缺页处理程序会利用这些信息，决定是分配内存、加载页面、终止进程、扩展栈、处理写时复制，还是报告访问违规。

在大地址空间中的系统价值

现代计算中，大地址空间非常常见。一个 64 位进程能表示的虚拟内存远远超过实际使用量。如果没有稀疏且分区的映射方法，描述每个可能页面所需的元数据会变得不现实。

分区页表设计让大型虚拟地址空间变得可用。应用程序可以预留内存、映射文件、加载库、创建栈和共享内存区域，而不必迫使系统为每个可能地址分配映射元数据。

这是现代操作系统能够为每个进程提供大型私有虚拟地址空间，同时仍高效使用物理内存的基础原因之一。

支持按需分页

按需分页意味着内存页只在需要时才被加载或分配。分区映射结构天然支持这一点，因为条目可以表示尚未存在的页面。

当进程访问这样的页面时，系统可以分配一个物理页框、从存储中加载数据，或者创建一个填零页面。随后映射会被更新，程序执行可以继续。

这使系统能够运行那些预留或引用的虚拟内存大于当前物理内存的程序，也支持更高效的启动，因为系统不需要立即加载每一个页面。

支持共享内存与映射

多个进程可以为共享库、共享内存通信、内存映射文件或内核管理缓冲区映射同一块物理内存。页表结构允许不同虚拟地址在策略允许时指向同一个物理页框。

分区有助于按区域组织这些映射。一个进程的地址空间中可以分别安排私有区域、共享代码区域、文件支持区域和设备支持区域。

这种组织方式在保留进程特定虚拟布局的同时，让内存共享变得可行。

虚拟化和容器的影响

虚拟化会增加另一层地址转换。客户操作系统可能维护自己的虚拟地址到客户物理地址映射，而虚拟机管理程序则管理客户物理地址到主机物理地址的映射。这会增加转换复杂度。

在虚拟化环境中，高效的页表组织非常重要，因为同一主机上可能运行许多客户系统。硬件辅助虚拟化和嵌套分页技术可以降低开销，但映射结构效率仍会影响性能和内存使用。

容器通常不会像完整虚拟机那样创建同样的硬件转换层，但它们会增加隔离工作负载的数量。高效的按进程映射仍然对密度和资源控制很重要。

性能权衡

分区减少了内存浪费，但也可能让查找路径更复杂。平面表可以提供直接索引，而分层结构在页表遍历时可能需要多次内存引用。

TLB 可以为常见访问减少大部分这种开销。不过，对于工作集很大、随机访问模式明显或映射频繁变化的工作负载，地址转换相关成本仍可能出现。

因此，设计上的权衡很明确：系统节省内存并获得灵活性，同时依靠缓存、局部性和硬件支持来保持转换速度。

设计因素

页面大小会影响所需条目数量。较小页面提供更细粒度的内存控制，但需要更多条目。较大页面可以减少条目数量和 TLB 压力，但如果分配没有很好对齐，也可能浪费内存。

层级数量同时影响可扩展性和查找成本。更多层级可以表示更大的稀疏地址空间，但当 TLB 未命中时，每一层都可能增加遍历开销。

权限位和元数据也很重要。现代系统通常需要细粒度访问控制、执行保护、脏页跟踪、访问位、写时复制支持和缓存属性。

可靠性与错误隔离

结构化映射系统帮助操作系统检测无效访问。如果进程解引用空指针、跳转到不可执行内存、写入只读页面或访问未映射空间，映射结构可以阻止该操作。

这种隔离可以防止许多错误破坏其他进程或内核。系统不必默默损坏内存，而是可以抛出异常，并按照策略处理故障。

从这个意义上说，页表分区不仅提高内存效率，也有助于系统稳定性。

运行可视性

操作系统和诊断工具可以检查映射区域，以了解进程如何使用内存。开发人员可以查看代码区域、堆增长、栈布局、映射文件、共享对象、匿名内存和保护间隙。

这种可视性有助于排查内存泄漏、异常访问违规、碎片、权限错误和性能问题。由于内存使用并不是一个连续块，分区结构天然适合按区域报告。

在生产环境中，这些信息可以支持容量规划和故障分析。

常见实现挑战

一个挑战是在并发访问期间保持结构一致。多个线程、核心、中断和内核例程都可能与内存映射交互，因此锁、引用计数和失效机制必须被谨慎设计。

另一个挑战是管理碎片。虽然虚拟空间可能很大，但物理内存和映射元数据仍然需要高效分配。

第三个挑战是在兼容性与优化之间取得平衡。操作系统必须支持不同处理器、页面大小、权限模型和硬件转换特性。

第四个挑战是处理安全加固。内核/用户隔离、禁止执行保护、地址空间布局随机化以及保护区域，都依赖正确的映射行为。

应用场景

分区页表概念在通用操作系统、带内存保护的嵌入式系统、数据库服务器、浏览器引擎、虚拟化主机、容器平台、高性能计算和安全敏感系统中都很重要。

数据库系统可能映射大型文件和内存区域；浏览器可能隔离大量进程；虚拟化主机可能维护复杂的地址转换层；嵌入式系统则可能需要在资源有限的条件下实现受控内存保护。

虽然应用开发者通常不会直接配置页表，但其软件的性能和可靠性会受到操作系统管理虚拟内存方式的影响。

系统价值总结

它的核心价值是可扩展的地址转换。分区结构让大型且稀疏的虚拟地址空间能够存在，而不需要巨大的平面映射表。

它们还支持内存保护、按需分页、共享映射、故障处理、虚拟化、诊断可视性以及高效的进程隔离。

这种设计体现了系统架构中的一个更广泛原则：当大部分区域未被使用时，不应把巨大空间表示成完全填满的结构。稀疏、分层并按需分配的元数据，能让系统更高效、更具适应性。

分区页表的实际价值，在于把巨大的虚拟地址空间转化为可管理的映射区域，使这些区域能够被高效分配、保护、缓存、更新和诊断。

常见问题

分区页表和多级页表一样吗？

二者是密切相关的概念。多级页表是分区地址转换元数据的一种常见方式，但更广义的分区思想包括任何把映射信息拆分成较小受控单元的设计。

为什么 64 位系统仍需要高效的映射结构？

64 位地址空间极其庞大。即使物理内存有限，虚拟范围也可能非常大，因此需要稀疏且按需分配的映射结构。

更大的页面能取消分区需求吗？

不能。较大页面可以减少条目数量和 TLB 压力，但不能解决所有稀疏地址空间和保护需求。许多系统会同时使用大页和分层映射。

为什么系统还有空闲内存，程序却会崩溃？

程序可能访问了未映射地址、违反页面权限、超过地址空间限制，或触发了保护区域。仅有空闲物理内存，并不保证某次虚拟地址访问是有效的。

页表设计会影响应用性能吗？

会。大多数影响会被硬件缓存隐藏，但大型工作集、频繁分配、内存映射、虚拟化和 TLB 未命中，都可能让地址转换行为在性能结果中变得可见。
