电力线通信通常缩写为 PLC，是一种通过电力线路传输数据的通信技术。它不需要为每个设备单独铺设通信线缆，而是让选定的数据载波沿着已经承担供电任务的电气布线传输。因此，它常用于住宅、楼宇、工厂、公用事业电网、智能电表、路灯、能源管理系统和自动化网络。
其基本原理并不复杂：当电力和数据信号处在不同频率范围，并通过合适的耦合、滤波、调制和信号处理方法分离时，它们可以共用同一导体。在实际项目中，PLC 的可靠性高度依赖电气环境、布线质量、噪声水平、传输距离、耦合方式、频段、法规限制以及接入电力网络的设备类型。
把电力线路作为数据通道
电气布线最初是为配电而设计的，并不是专门的数据通道。这使 PLC 与以太网、光纤、同轴电缆或专用控制线不同。电力线环境可能存在噪声、分支、阻抗不均，并会受到连接负载影响；冰箱、电机驱动器、充电器、调光器、逆变器或开关电源都可能改变同一线路上的信号条件。
为了实现通信，PLC 系统会把受控载波信号注入电力线。接收端监听该信号，将其从电源波形中分离出来，再进行数据解调，并在可能时完成错误校正。根据系统设计不同，数据速率可以较低但更稳健，适合控制信号，也可以较高，用于楼宇内部宽带联网。
因此，PLC 通常分为窄带和宽带两类。窄带系统一般强调较远距离、较低数据速率以及对公用事业或工业电气环境的强适应性；宽带系统则更重视较短距离内的高速传输，例如家庭联网或楼宇内数据连接。
核心信号流程
接入电力线的耦合
第一步是把通信信号耦合到电气导体上。耦合电路在注入数据信号的同时，需要保护通信电子部分免受危险市电电压影响。它可能包含电容器、变压器、滤波器、隔离器件、浪涌保护和阻抗匹配元件。
良好的耦合非常关键，因为设备必须在不破坏电气安全的前提下完成发送和接收。在公用事业或工业系统中，耦合设计还可能需要承受电压浪涌、负载切换、接地差异以及严苛环境条件。
调制与编码
PLC 调制解调器通过调制把数字信息编码到载波信号上。不同系统会根据频段和应用需求采用 OFDM、扩频、FSK、PSK 或其它调制方式。
由于电力线可能存在强噪声和不断变化的阻抗，许多系统还会使用纠错、交织、自适应调制和自动重传机制。这些方法有助于在信道不稳定时提高通信可靠性。
通过布线网络传输
调制后，信号沿电力线传播。信号路径可能经过支路、配电箱、变压器、连接器、断路器、电表或耦合单元。每个环节都可能使信号衰减、反射、失真或被部分阻断。
在简单的家庭网络中，路径通常较短，也相对容易管理。在公用事业配电网络中，路径可能很长，并受到变压器、负载变化和户外线路条件影响。
接收与错误处理
接收端从电气布线中提取通信信号，并将其转换回数字数据。它必须把有用数据与工频、谐波、瞬态噪声以及其它设备产生的干扰区分开。
如果发生错误，系统可能采用重传、前向纠错、信道估计或自适应速率控制。目标并不总是追求最高速度。在许多智能电网和控制应用中，稳定送达比高吞吐量更重要。

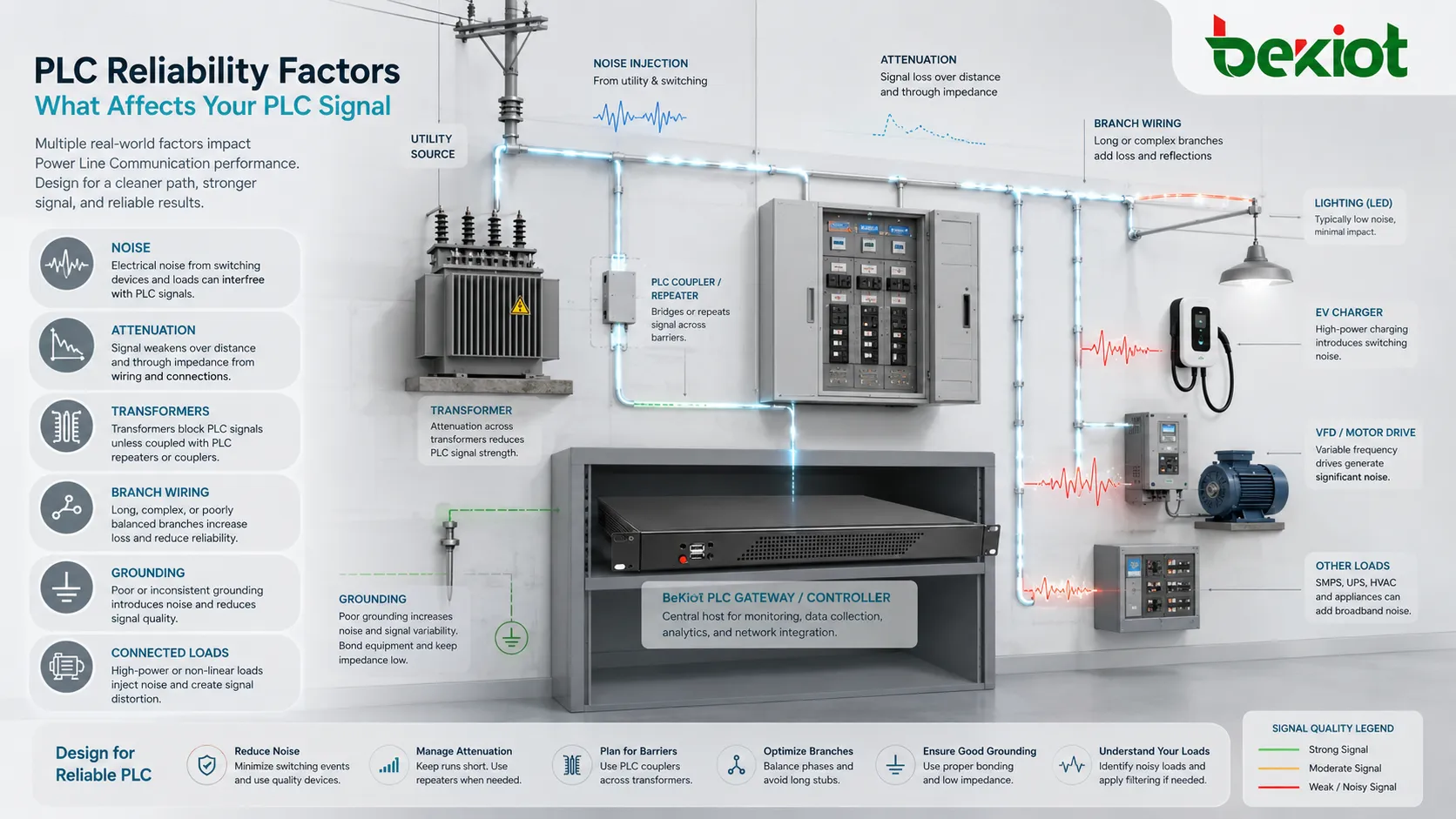

可靠性取决于电气环境
PLC 可靠性受电力网络本身强烈影响。与专用通信线缆不同，电力线会随着负载开关在一天中不断改变状态；某个时段信道可能很干净，另一个时段则可能充满噪声。因此，在关键通信中依赖 PLC 之前，规划和测试非常重要。
常见可靠性挑战包括脉冲噪声、持续传导噪声、高衰减、相位隔离、变压器阻断、接地不良、长分支线路、老旧布线、端子松动以及电力电子设备干扰。这些问题不一定完全中断通信，但可能降低速度、增加时延或造成间歇性故障。
可靠部署通常会结合稳健调制、合理耦合、合适频段、重复器或网状机制、强滤波、浪涌保护和现场测试。对于任务关键系统，还应把 PLC 与光纤、以太网、无线网状网络、蜂窝网络或专用控制电缆等替代方案进行比较。
窄带与宽带方案
窄带系统
窄带 PLC 工作在较低频率，常用于公用事业、计量、路灯、楼宇控制和工业监测。它通常提供较低数据速率，但能够支持更远距离，并在复杂电气网络中具备更强穿透能力。
这使它适合传输小数据包、状态信息、电表读数、控制命令、故障消息和周期性监测数据。此类应用的优先目标通常是覆盖和稳定性，而不是高速数据传输。
宽带系统
宽带 PLC 使用更高频率和更宽信道，以提供更高数据速率。它常用于家庭联网、多媒体分发、电力线宽带概念以及难以新增网线的楼宇内数据连接。
宽带系统使用方便，但性能取决于布线质量、线路距离、噪声源、相位耦合以及同一电力网络中共享设备数量。实际吞吐量可能远低于理论最高值。
混合通信
一些系统会把 PLC 与无线、以太网、蜂窝、射频网状网络 或光纤结合。混合方案可以提升覆盖和韧性。如果某一区域的电力线条件较差，数据可以通过另一条通信路径传输。
这种方式适用于智能电网、园区、工业现场和楼宇自动化网络，因为单一通信介质并不一定能在所有位置表现一致。
常见标准与技术体系
| 技术领域 | 典型重点 | 常见用途 |
|---|---|---|
| IEEE 1901 | 电力线宽带通信。 | 家庭联网、楼宇内数据分发、智能能源和电力线宽带设备。 |
| ITU-T G.hn | 通过包括电力线在内的既有家庭布线实现高速联网。 | 住宅联网、宽带分发和多媒体连接。 |
| G3-PLC | 面向公用事业和电网应用的窄带 OFDM 通信。 | 智能电表、配电自动化、路灯和电网监测。 |
| PRIME | 面向智能计量网络的窄带电力线通信。 | 高级计量基础设施和公用事业通信。 |
| 传统控制系统 | 通过电气布线进行低速信令。 | 简单家庭控制、照明控制、设备开关和旧式自动化系统。 |
部署价值
减少新增布线
最直接的部署价值是利用既有电力布线。在老旧建筑、地下公用事业网络、路灯系统和已装修空间中，重新敷设通信线缆可能成本高、干扰大，甚至不现实。
当现有电气路径适合通信时，PLC 可以减少安装工作量。尤其当被连接设备本身就需要供电，并且沿同一电气基础设施分布时，这一点更有价值。
广泛的物理覆盖
电力布线覆盖了许多没有通信线缆的位置。公用事业电表、路灯、电气柜、泵站、楼宇设备间和家庭插座本身已经接入电力网络。
因此，PLC 能够支持分布式设备接入，而不必在每个点位单独铺设通信支路。
适合低数据量控制
许多自动化任务并不需要高带宽。电表读数、继电器命令、照明状态、能耗值、报警输入或设备健康报告通常只需要小数据包。
对于这些场景，稳健的低速 PLC 链路往往比难以在长距离或高噪声线路上稳定运行的高速系统更实用。
适合电网与计量流程
电力公用事业本身已经运营电气网络。PLC 允许数据通信沿用部分电力基础设施，这对计量、配电监测、负荷控制和电网自动化很方便。
不过，公用事业项目仍需要谨慎规划，因为变压器、长馈线、阻抗变化和噪声源都会影响覆盖效果。
便于改造项目接入
在开墙、开挖或新增线管困难的改造项目中，PLC 很有吸引力。它可以为楼宇、园区、路灯和旧电气系统提供一种通信接入方式。
改造是否成功取决于测试。既有布线可能包含老旧接头、混合相位、保护器件或噪声源，这些都会影响性能。
不可忽视的局限
来自电气负载的噪声
电力线上连接着许多可能产生噪声的设备。开关电源、调光器、电机、逆变器、充电器、焊接设备和变频驱动器都会扰动 PLC 信号。
滤波、优化设备位置、隔离噪声源以及采用稳健调制可以改善情况，但有些环境仍然比较困难。
不可预测的布线路径
电气布线并不总是清晰的点到点结构。支路、配电盘、相位、变压器、断路器和共享回路都会形成难以预测的信号路径。
这意味着物理距离很近的两个插座不一定拥有最佳通信路径；而距离较远的两个设备，如果电气路由有利，也可能通信良好。
有限的性能保证
PLC 性能会随时间、负载条件、频段和安装质量变化。现场调试时测试结果很好，并不代表后续接入设备变化后性能不会下降。
对于关键通信，应考虑监测和备用路径。
法规与 EMC 约束
PLC 信号必须与其它电气和无线系统共存。发射限值、频段限制和电磁兼容要求会影响发射功率、信道选择和产品认证。
产品应根据目标市场和适用法规选择。安装时还应考虑对无线电业务或敏感设备的干扰。
当 PLC 被视为“使用电力线的通信系统”，而不是简单的免布线捷径时，它最可靠。

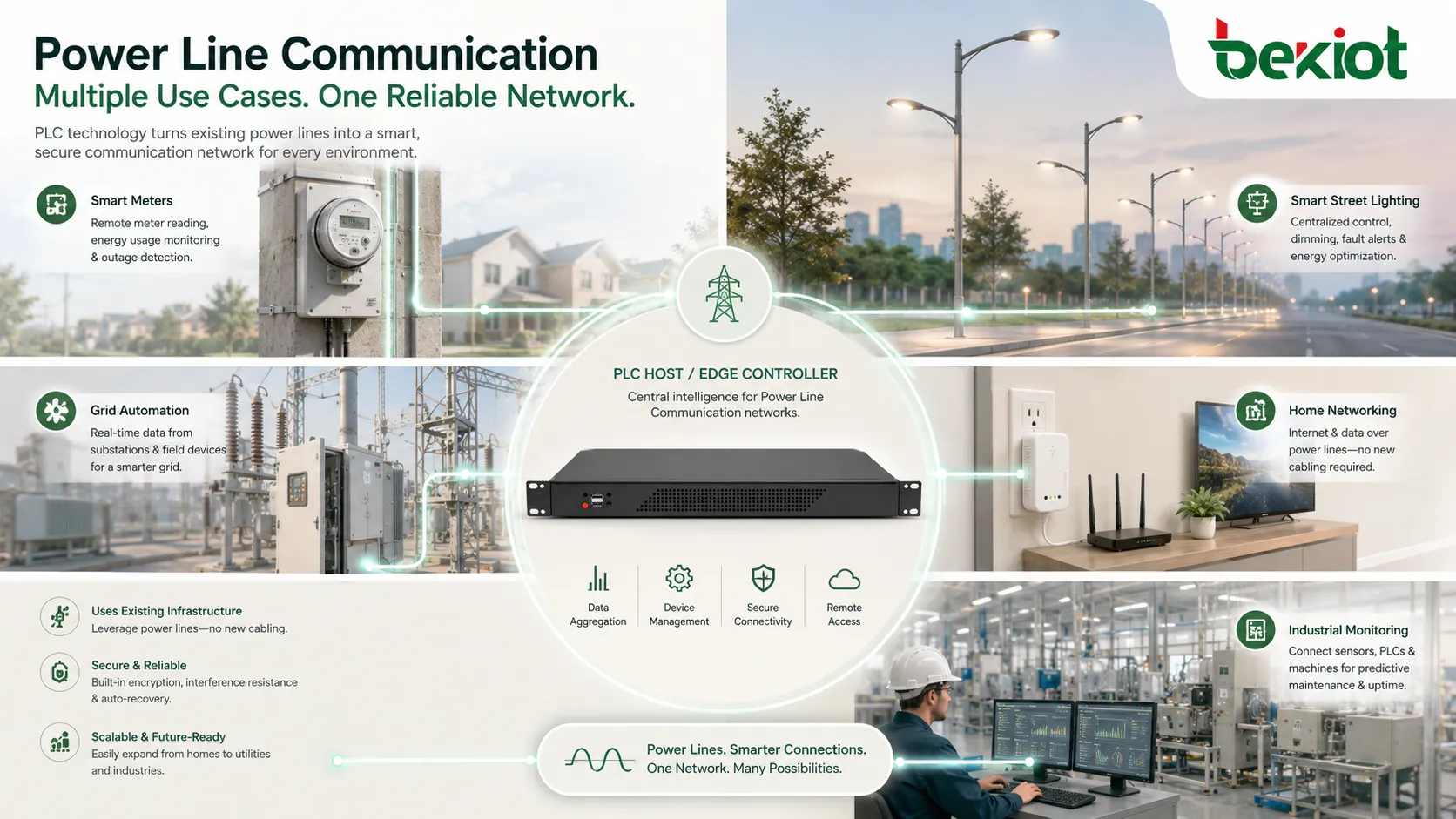

常见应用场景
智能计量
智能电表使用 PLC 通过配电网络发送用电数据、状态信息、防拆事件和控制消息。这可以减少每个电表位置单独铺设通信线的需求。
计量应用通常优先考虑稳定的低速通信、覆盖能力和可管理性，而不是高带宽。
电网自动化
公用事业可将 PLC 用于馈线监测、故障指示、负荷控制、配电自动化和远程开关。该技术可在已有电力基础设施的位置支持现场设备与控制系统之间的通信。
可靠性规划很重要，因为电网条件会随着负载、开关操作、天气和网络拓扑而变化。
路灯控制
在某些部署中，路灯网络非常适合 PLC，因为照明设备已经通过电力回路连接。PLC 可支持调光、状态上报、故障告警、计划控制和能耗监测。
对于大型户外照明网络，分段设计、柜端网关和浪涌保护非常重要。
家庭与楼宇联网
电力线适配器可以通过现有插座扩展网络连接。在 Wi-Fi 覆盖较差或不便安装以太网线缆的位置，这种方式很有用。
性能取决于布线年代、电气回路布局、距离、插座类型、浪涌保护器、插线板以及家电干扰。直接插墙通常比接入带滤波的延长插座效果更好。
工业监测
一些工业系统使用 PLC 进行设备监测、能源数据采集、远程传感器连接、低速控制或与现场设备通信。当电源线已经到达远端设备而数据线不可用时，它可能很有价值。
工业应用需要仔细的 EMC 设计，因为电机、驱动器、继电器和大电流设备会产生严重传导噪声。
楼宇自动化
照明、HVAC 控制、能源管理设备、占用检测系统和电气配电盘，在缺少专用通信总线时可使用 PLC。它能在无需大规模重新布线的情况下支持改造自动化。
楼宇系统仍应按区域测试，因为配电盘、相位、变压器和电气噪声都会影响覆盖。
获得更好效果的设计检查清单
首先要明确应用需求。智能电表网络、家庭互联网适配器、工业传感器链路和路灯控制系统，在数据速率、距离、时延和可靠性方面的需求完全不同。
应调查电气环境，包括布线年代、相位安排、变压器位置、配电盘结构、接地、噪声源、浪涌保护和连接负载。这有助于预判哪些位置通信强、哪些位置通信弱。
选择合适的技术类型。窄带系统通常更适合远距离和低数据速率，宽带系统更适合楼宇内高速通信。不要只根据理论最高速度做选择。
规划网关和重复器。大型安装可能需要集中器、重复器、网状路由、相位耦合器或分段网关来提高覆盖。
在真实运行条件下测试。应在电机运行、灯具切换、充电器工作、逆变器运行和楼宇负载变化时检查通信。安静环境下的测试可能无法发现日常干扰。
安全与数据保护
由于 PLC 使用共享电气基础设施，安全应从一开始就纳入考虑。设备应根据应用需求支持认证、加密、访问控制、安全开通以及防止未授权加入。
在公用事业和楼宇系统中，设备身份管理很重要。恶意或配置错误的设备不应能加入网络并发送控制命令。固件更新和密钥管理也应提前规划。
在家庭联网中，用户应启用设备提供的加密或配对功能。这可以降低通过附近布线路径、共享回路或多住户电气基础设施发生意外访问的风险。
常见问题与排障
数据速率低
数据速率低可能由距离、噪声、插座质量差、相位隔离、老旧布线、浪涌保护器或信号路径分支过多导致。把设备移到另一个插座或增加重复器可能改善性能。
特定时间连接中断
如果通信只在某些设备运行时失败，原因可能是电机、充电器、调光器、焊接设备、逆变器或开关电源产生噪声。识别时间规律有助于定位干扰源。
设备无法配对
配对失败可能来自不同技术体系、不兼容标准、加密不匹配、信号路径较差，或设备接入了带滤波的插线板。
一个房间可用而另一个不可用
两个位置可能处于不同相位，被配电盘隔开，受到断路器影响，或通过较长布线路径连接。可能需要相位耦合或调整网关位置。
对其它设备产生干扰
在少数情况下，安装不当或不合规的 PLC 设备可能干扰无线电或敏感电子设备。应使用合规设备、正确滤波器和合适的安装方法。
维护与长期可靠性
PLC 网络应长期监测。当增加电气负载、改造配电盘、布线老化、浪涌保护失效或新设备引入噪声时，通信质量可能发生变化。
在公用事业和工业系统中，维护团队应查看链路质量指标、丢包、重试、设备离线事件和网关日志。突然恶化可能意味着出现新的噪声源或布线问题。
在楼宇和家庭系统中，用户应避免把适配器移到带滤波的插线板、过载插座或不稳定回路。如果新增家电、充电器或调光器后性能变化，应在排障时考虑该设备。
FAQ
PLC 能跨不同电气相位工作吗？
有时可以，但性能可能下降。部分安装需要相位耦合器、重复器或网关，以改善不同相位之间的通信。
PLC 能替代以太网或光纤吗？
通常不能。PLC 适合在既有电力布线方便使用的场景中部署，但对于高带宽或任务关键数据网络，以太网和光纤通常更可预测。
浪涌保护器会影响性能吗？
会。一些浪涌保护器和带滤波的插线板会衰减 PLC 信号。直接墙插或兼容 PLC 的直通式适配器通常效果更好。
PLC 对公用事业或楼宇系统足够安全吗？
在使用适当认证、加密、密钥管理、设备开通和访问控制时，PLC 可以达到安全要求。安全性取决于实现和配置，而不仅仅取决于物理介质。
部署前应测试哪些内容？
应测试信号覆盖、数据速率、丢包、时延、跨相位通信、正常负载运行时的噪声、网关位置、安全设置，以及电源切换或设备启动时的行为。
