水位值告诉操作员正在发生什么，而实时视频则帮助他们理解为什么会发生。在智能水监测项目中，将两者放在同一屏幕上，可以让控制室团队更快地验证异常读数、检查周围状况，并决定警报是否需要立即采取行动。一个实用的架构使用雷达传感器进行测量，使用现有摄像头提供视觉背景，并使用视频集成平台来同步这两个数据源。这样可以避免要求单个设备完成所有任务，并允许组织在不更换可用的CCTV网络的情况下升级监测能力。
为什么测量值和图像应该同时显示
水文遥测和视频监控通常被建设为独立的系统。遥测页面显示最新水位，而CCTV平台显示河流、水库、闸门或排水渠道。当警报发生时，操作员必须切换应用程序、找到正确的摄像头并比较两个时间线。这种延迟在日常工作中很小，但在暴雨、水位快速变化或正在发展的洪水事件中则非常重要。
同步叠加可将当前水位值、测量时间和状态直接显示在相关的实时视频流上。图像可以揭示漂浮物、渠道堵塞、水面紊流、损坏的结构或维护活动，这些是单纯数字无法解释的。同时，传感器值提供了可重复的测量，不依赖于操作员从压缩图像中估计水尺读数。
目标不是用额外文字装饰视频，而是创建一个操作视图，其中测量、视觉确认和事件处理共享相同的地点标识和时间参考。当这些数据源可用时，同一模型也可以显示流速、流量和降雨量。
显示的量也必须精确定义。水深、水位和海拔是相关的，但不能互换。项目应在值到达屏幕之前确定参考基准、工程单位、传感器偏移和舍入规则。当操作依赖于快速变化的条件时，视图可以包括上升速率和短期趋势指示器作为单独的计算字段。这些计算应保留其源间隔和质量状态，以便操作员能够区分已确认的趋势和由不完整样本产生的结果。

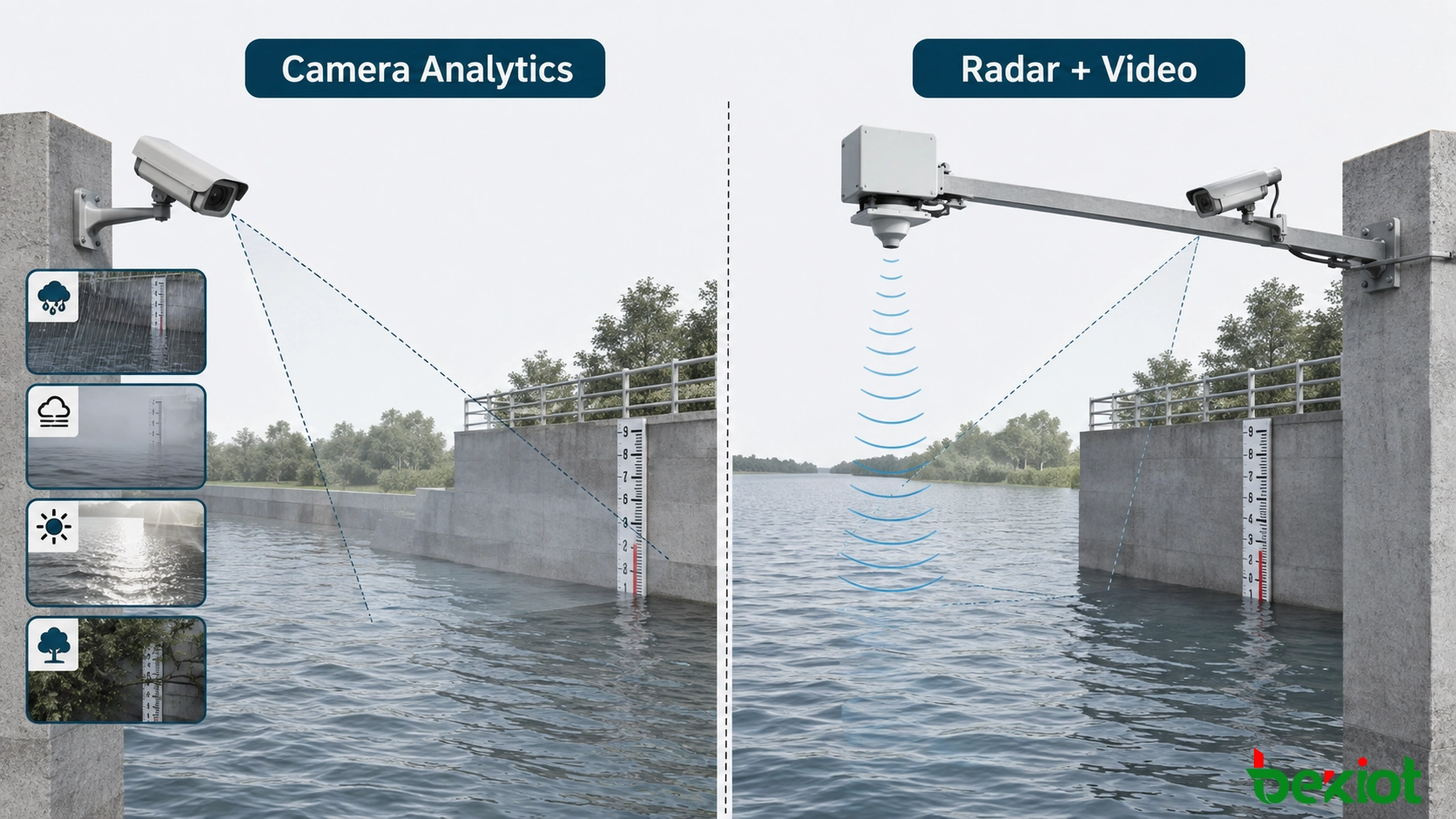

为水位读数选择正确的来源
何时适合使用视频分析
摄像头可以通过在图像中定位水尺、水线或其他校准参考来估算水位。这种方法自然地结合了场景和计算结果。在视点稳定、照明可控、有可见参考且图像分析模型经过充分测试的地点，这种方法可能很有用。
需要仔细评估其限制。雨、雾、眩光、黑暗、水花、植被、碎屑和镜头污染都可能隐藏参考或改变图像质量。狭窄的河道或不规则的地形可能使摄像头无法达到所需的角度。可靠的解译也可能需要大量的处理、模型调整和特定地点的验证。这些弱点在恶劣天气期间最为重要，而恰恰在此时，可靠的读数最有价值。
为什么非接触式雷达通常是主要仪器
雷达水位传感器测量其安装位置与水面之间的距离，然后将该距离转换为相对于站点基准的水位。由于是非接触式，传感器不会被淹没，也不易受到沉积物和漂浮碎屑的污染或损坏。与仅依赖摄像头的测量相比，它对日光和视觉清晰度的依赖也更小，因此适用于河流、水库、运河和城市排水点的连续监测。
雷达并不能替代良好的工程实践。安装几何形状、测量足迹、桥梁振动、障碍物、波浪、湍流、基准精度、电源和通信都可能影响结果。每个安装点仍需要进行测量、投运检查以及与认可参考值的定期比对。在本方案中，它的实际限制不同：该仪器通常提供数据值，而不是现场状况的视觉解释。
| 决策因素 | 基于摄像头的测量 | 雷达加情境视频 |
|---|---|---|
| 主要结果 | 来自单一图像源的计算水位和场景 | 独立的水位测量及同步场景 |
| 对能见度的依赖 | 高；图像质量和参考可见性至关重要 | 水位测量对光照和能见度的依赖较低 |
| 场地几何 | 需要对测量参考有稳定、合适的视野 | 传感器和摄像头位置可分别优化 |
| 处理需求 | 图像分析、校准和特定场地验证 | 遥测标准化、源映射和视频叠加 |
| 现有CCTV的利用 | 可能需要重新定位或专用的测量摄像头 | 普通摄像头通常可保留作为视觉证据源 |

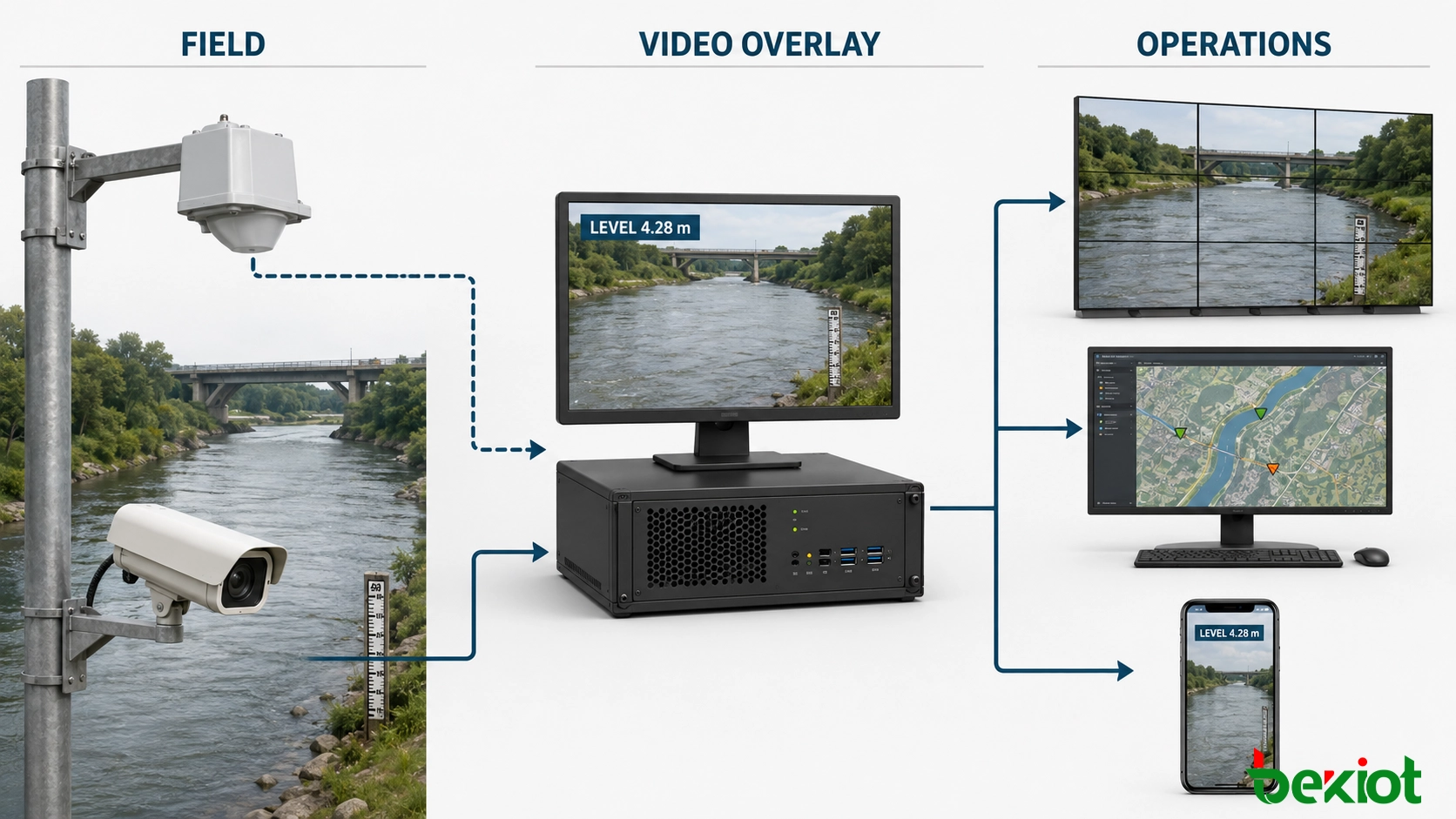

构建同步的数据和视频路径
集成层位于现场设备和操作员使用的应用程序之间。它通过可用的遥测网络接收雷达读数，并接入相应的摄像头流。站点映射将每个传感器关联到一个或多个摄像头，以确保正确的值永远不会显示在错误的场景上。
-
获取测量值。收集水位及其源ID、时间戳、工程单位以及质量或通信状态。
-
标准化数据。将现场消息转换为一致的内部格式，同时保留原始值和源时间。
-
接入实时摄像头。通过支持的接口连接到现有摄像头、录像机或视频管理系统。
-
绑定数据源。维护监测站点、传感器、摄像头、基准和报警规则之间的明确关系。
-
合成操作员视图。添加包含值、单位、时间戳和数据质量状态的可读叠加层，而不遮挡图像的关键部分。
-
分发和记录。将组合视图传递给授权应用程序，同时保留原始传感器记录，并在需要时保留未经修改的视频。
在整个路径中，数据来源应保持可见。标准化记录应保留原始设备标识符、源时间戳、接收时间戳、单位、质量代码和转换规则。如果现场通信是间歇性的，边缘网关可以缓冲测量值并在恢复后转发，但延迟的记录必须标记为历史记录，而不是作为实时数据显示。这可以防止网络延迟被误认为是河流或水库的突然变化。
输出方法应与目标相匹配。RTSP通常用于建立和控制实时媒体传输，而WebRTC适用于需要低延迟浏览器查看和交互的场景。RTMP、HLS和HTTP-FLV可在适当环境中支持推流或Web分发。SIP可为兼容的通信或调度系统提供会话和信令集成。仅协议支持并不能保证互操作性；还必须测试编解码器、身份验证、延迟、加密、浏览器和防火墙要求。
视频处理能力应根据并发流数、分辨率、帧率、编解码器以及转码需求来确定。直通兼容流通常比重新解码和编码消耗更少的资源并引入更少的延迟。自适应子流可以为移动用户提供服务，同时高质量源仍可用于证据和控制室显示。
该架构可馈送给控制室视频墙、基于GIS的“一张图”界面、调度控制台、浏览器仪表板或移动应用程序。重用已安装的摄像头可减少现场工作并保护之前的CCTV投资，同时测量精度仍由专用水文传感器及其安装负责。

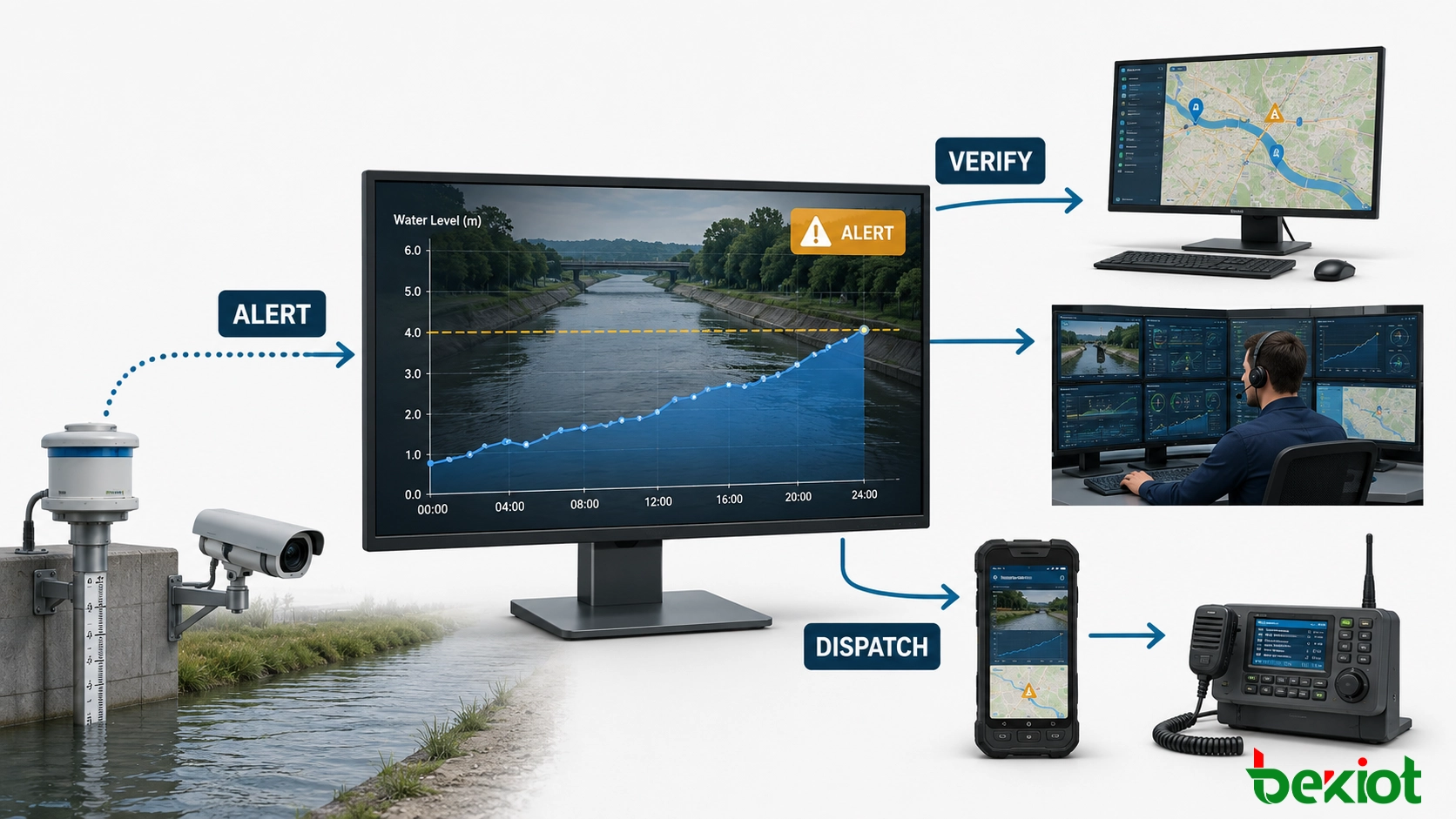

将屏幕数值转化为事件处理流程
最大的运营收益来自于将叠加层与警报处理相关联。平台无需要求员工持续监视每个通道，而是评估配置的阈值，并在满足条件时呈现相关场景。警告和临界级别应基于经批准的站点计划，并配合迟滞或持续规则，以防止水面在边界附近波动时重复报警。
典型事件可以打开关联的摄像头，突出显示当前读数，启动事件记录并通知值班团队。根据周边系统，通知可通过控制室桌面、移动应用程序、电话工作流或无线电调度界面传递。升级规则可将未确认的警报路由给其他角色。所有操作都应记录，以便管理人员能够重建值变化的时间、操作员看到的内容以及响应的进展。
通过组合条件而不隐藏原始测量值，可以做出更可靠的决策。高水位阈值可能产生警告，而持续的上升速率、上游降雨或第二个监测点则会提高其优先级。操作员应能看到哪个条件触发了事件以及哪个规则改变了其严重性。
显示的状态必须区分当前测量值和过时值。如果遥测链路中断，最后已知值不应继续显示为实时值。清晰的“数据不可用”或“最后更新”状态比视觉上可信但已过时的数字更安全。视频和传感器通道也应独立故障：丢失摄像头不得删除遥测数据，丢失遥测数据也不得停止原始视频服务。
围绕证据而非外观进行投运规划
一次成功的演示是不够的。部署的系统必须证明显示的数字属于正确的传感器、代表正确的基准，并在正常操作和网络中断期间与视频保持一致。在移交之前，项目团队应验证以下项目：
-
站点标识：传感器ID、摄像头ID和地图位置与经批准的资产登记册匹配。
-
参考基准：雷达安装参考和显示的海拔或深度使用操作员预期的单位和基准。
-
时间同步：网关、传感器、录像机和应用服务器使用受控时间源，并保留源时间戳。
-
测量质量：在代表性的水位条件下，将读数与公认的参考值进行比对。
-
视频可用性：视图在白天和夜晚显示相关的河道、岸坡、闸门或结构，且叠加层不遮挡关键证据。
-
警报行为：阈值、持续、确认、升级和恢复规则产生预期的操作响应。
-
网络性能：在真实负载下测试带宽、端到端延迟、丢包和重连行为。
-
证据保留：原始测量值、源视频、派生流、警报记录和操作员操作遵循组织的保留政策。
-
访问控制：查看、配置、确认和导出权限根据工作角色进行分离。
-
维护：清洁、检查、基准校验、配置备份和故障响应职责已记录在案。
可用性和网络安全应作为运营要求来处理。传感器网关、摄像头和服务器应使用独立的凭据、最小权限账户和受控的网络区域。远程管理应加密并记录。对于关键站点，冗余电源、存储转发遥测和辅助处理节点可维持基本服务。恢复测试应确认重连以及在中断期间积累的数据的准确性。
最终设计应在需要可审计性的地方保留原始数据源。合成视频非常适合快速理解，但不应成为唯一记录。保留源遥测和原始视频使得调查时间差异、纠正叠加配置以及在不改变证据的情况下重现事件成为可能。
常见问题解答
传感器和视频时间戳应如何对齐？
使用共同的网络时间源，以UTC存储时间戳，并在可用时保留现场设备报告的时间。平台应定义可接受的偏移量，并对超过该值的源进行标记。同步应在重启和通信中断后进行测试，而不仅仅在初始设置期间。
添加叠加层会改变原始录像吗？
不一定。稳健的设计会保留原始摄像头流或录像，并创建单独的派生视图，或将叠加信息存储为关联的元数据。这既保护了证据完整性，同时又为操作员提供了方便的组合显示。
当传感器停止更新时应该发生什么？
在定义的时间间隔后，值应进入过时或不可用状态。屏幕应显示最后更新时间、更改视觉状态并创建通信或设备健康警报。最后有效读数不得作为当前测量值呈现。
一个水位传感器可以关联多个摄像头吗？
可以。广角视图、近景视图和下游视图都可能为同一测量点提供有用的情境。配置应标识一个主要场景，并清晰标注每个附加视图，以便操作员理解其关系。
哪些记录对事后审查有用？
保留原始遥测序列、设备质量状态、原始视频、组合事件片段、警报转换、通知、确认和配置更改历史。这些记录共同展示了物理事件和系统的操作响应。
